解析超声波探伤的原理

2021-01-13 09:12 西安钢结构 华邦建设

　　超声波是指频率高于20kHz,人耳听不见的声波。金属探伤使用的超声波的频率一般在1—5MHz。超声波探伤根据探伤原理、显示方式、波的类型不同有各种不同的方法，其中在探伤中应用最广的是脉冲反射法，其基本原理是：超声波探头将电脉冲转换成声脉冲(机械振动)，声脉冲借助于声耦合介质传入到金属中，如果在金属中存在缺陷，则发送的超声波信号的一部分就会在缺陷处被反射回来，返回到探头，再次用探头接收该超声波且将声脉冲信号转换为电脉冲信号，测量该信号的幅度及其传播时间就可以评定工件中该缺陷的严重程度及其位置。

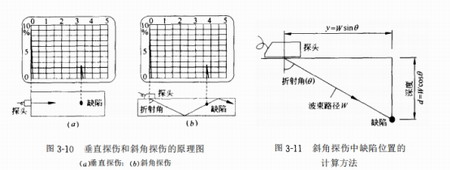

　　经常用于焊缝探伤的A型脉冲反射式垂直探伤和斜角探伤的原理如下图3-10。在斜角探伤中，从事先测定的折射角及在探伤仪显示屏读取的至缺陷的超声波的传播距离(声程)，就可按几何学原理计算出缺陷的位置，如下图3-11。
