分析框架特性的受力简图

2021-01-14 09:40 西安钢结构 华邦建设

　　下图(a)所示的框架是由两个构件组成的，且在其交点处刚性连接。竖向构件的底部固接，为框架的稳定性提供了必要的支承条件。水平构件承受均布荷载，且其作用为简支悬臂梁。由于只有一端固接，因此该框架被称为悬臂框架。

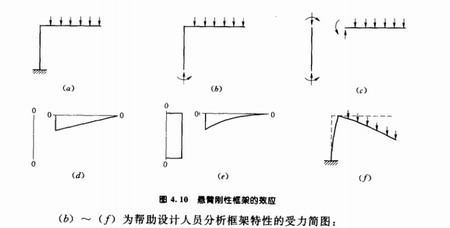

　　上图(b)—(f)为帮助设计人员分析框架特性的受力简图：

　　1、整体框架的隔离体图表示荷载以及反作用力的分量。研究此类简图有助于设计人员了解反力的特性并确定框架稳定性的必要条件。

　　2、单个构件的隔离体图有助于设计人员了解框架各构件间的相互作用，而且也有助于设计人员计算框架内力。

　　3、单个构件的剪力图有助于设计人员了解，甚至计算单个构件的弯矩变化。除非与采用的弯矩符号相一致，否则没必要采用特殊的符号惯例。

　　4、单个构件的弯矩图有助于设计人员确定框架的变形。采用的符号惯例是将弯矩画在构件受压的一侧。

　　5、承受荷载的框架变形图是横向框架的放大图形，常常画在未受荷载的框架上。此类图形有助于设计人员了解框架特性，尤其是外力和框架各构件之间内力的特征。对照变形图与弯矩图是有用的。

　　当分析一个结构时，首先绘制变形草图，利用此图来二次检验其他设计工作的正确性。
