关于钢结构厂房的天窗架形式与托架形式

2023-07-11 09:56 钢结构厂房 陕西钢结构

　　一、天窗架形式

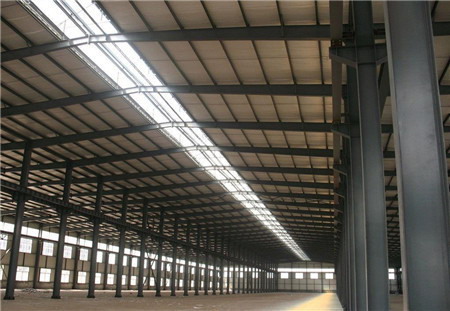

　　为了满足钢结构厂房的采光和通风等要求，常需在屋盖上设置天窗。天窗的形式有纵向天窗、横向天窗和井式天窗三种。后两种天窗的构造较为复杂，较少采用。最常用的是沿钢结构厂房纵向在屋架上设置天窗架，该部分的檩条和屋面板由屋架上弦平面移到天窗架上弦平面，而在天窗架侧柱部分设置采光窗。天窗架支承于屋架之上，将荷载传递到屋架。

　　二、托架形式

　　在钢结构厂房的某些部位，常因放置设备或交通运输要求而需局部少放一根或几根柱。这时该处的屋架(称为中间屋架)就需支承在专门设置的托架上。托架两端支承于相邻的柱上，跨中承受中间屋架的反力。钢托架一般做成平行弦桁架，其跨度一般不大，但所受荷载较重。钢托架通常做在与屋架大致同高度的范围内，中间屋架从侧面连接于托架的竖杆，构造方便且屋架和托架的整体性、水平刚度和稳定性都好。
