关于轴心受压格构式构件的设计

2023-01-04 08:56 陕西钢结构 华邦建设

　　轴心受压格构式构件一般由2个、3个或4个肢件组成。肢件为槽钢或工字形钢的柱，用缀材把它们连成整体，用于较重型结构的截面形式。对于某些特大型的柱，肢件有时用焊接组合工字形截面。格构柱调整肢件间的距离很方便，易于实现对两个主轴的等稳定性。

　　在柱的横截面上穿过肢件腹板的轴叫实轴;穿过两肢之间缀材面的轴称为虚轴。

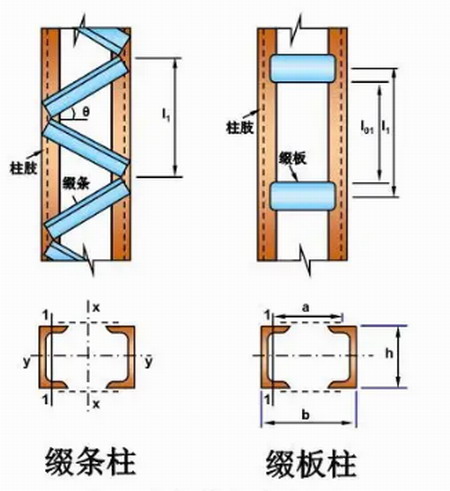

　　缀材有缀条和缀板两种。缀条用斜杆组成，也可以用斜杆和横杆共同组成，一般用单角钢作缀条;缀板用钢板组成。

　　轴心受压格构式构件中，常用的截面是由两个槽钢和工字钢作为分肢，用缀材(缀条或缀板)连成整体而构成。槽钢的翼缘可以向内或向外，前者使用比较普遍，因为这样可以有一个平整的外表。受力较小、长度较大的轴心受压构件也可以采用4个角钢组成的截面，四面都用缀材相连，两个主轴都是虚轴，可以用较小的截面面积获得较大的刚度，但制造比较复杂。

　　轴心受压格构式构件的设计与轴心受压实腹式构件相似，需要考虑强度、刚度、整体稳定性和局部稳定性几个方面的要求，但每个方面的计算都有其特点。此外，轴心受压格构式构件的设计还包括缀材的设计。
