在钢结构工程预算中如何扒图纸的工程量

2023-01-03 09:58 钢结构工程 陕西钢结构

　　在钢结构工程预算中，为了更清晰的指导工程量的多少，需要设计人员对图纸进行扒图，这样才能更好地进行钢结构工程预算工作。

　　在钢结构工程预算中，拿到图纸后先不要急着去扒图，首先要先从头到尾看一看图纸是否齐全，看看所要扒的图纸是哪一部分的，是管廊、框架、梯子等，在仔细看图纸的技术说明要求，还有每一页的标注，在从头到尾看图纸。看明白了以后也不要急着去扒图，要先看所扒图纸所指定的节点图，看懂梁与梁连接，梁与柱连接，组合节点图，还要明确一些具体的构件称呼。

　　进行扒图纸工程量时底稿要求一定要清晰明了，以备以后再查，就知道当初是怎么算的，在底稿上一定要标注明确，如哪些量是框架部分，哪些量是联合平台部分，还有底稿中的钢材型号如Q235B、Q345B一定要区分清楚，这样才能更好地进行钢结构工程预算。

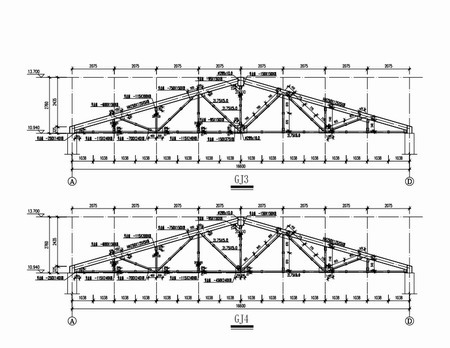

　　在扒图过程中，有固定标高平面图的图纸上的梁在立面图中就不要在计算了，因为在平面图里计算较为直观，如果在立面图里再算就计算重了，在立面图里有些标高的梁没有具体的平面图，那么在立面图时要计算其工程量，如所有平面图是标高10米，20米，30米，而立面图里有标高12米的，要计算其工程量，但要注意一些具体的小平台有没有这个标高，有这个标高就不要在立面图里计算其工程量，在以后的小平台平面图里计算其工程量就可以了，在平面图里计算比较简单直观而且不会漏。在平面图里没有计算悬臂梁斜撑的工程量，所以在立面图里要计算悬臂的斜撑的工程量。

　　在钢结构工程预算工作中，不仅扒图需要认真仔细，在其他的环节也需要仔细的对待。
