介绍屋架的三种截面形式

2023-03-02 09:35 陕西钢结构 华邦建设

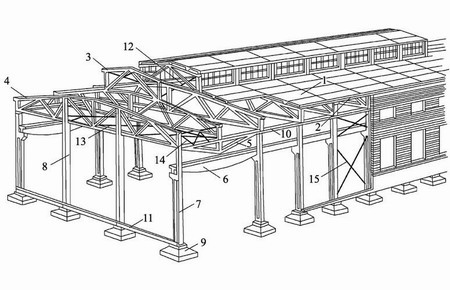

　　屋架按截面形式可分为三角形屋架、三铰拱屋架和梭形屋架。三角形角钢屋架的用钢量约4—6kg/㎡，适用于跨度不大的(9米至18米)和轻、中级工作制吊车的中、小型建筑。

　　一、三角形屋架

　　三角形屋架一般采用薄壁型钢。屋架用钢量约3—7kg/ ㎡，适用跨度和吊车吨位都比三角形角钢屋架为大，但由于薄壁型钢壁厚较薄，对腐蚀比较敏感，因此需要特别注意防腐。

　　二、三铰拱屋架

　　三铰拱屋架一般用于屋盖跨度9米至18米，间距4米至6米，屋面坡度1：2至1：3。为铺设屋面方便，三铰拱屋架一般做成双坡直线形，在拱顶和两端支座处做成铰，两支座之间设拉杆，为减少拉杆的垂度，一般还在跨内设置1、2道吊杆。三铰拱屋架顶铰和支座之间的结构一般称为斜梁，一般是由角钢和圆钢组成的平面或空间桁架。平面桁架式斜梁的杆件数量少，构造简单，制造方便，但侧向刚度较差，适用于跨度较小的屋盖，空间桁架式斜梁则由于侧向刚度较好而适用于跨度较大的屋盖。斜梁的跨高比一般为12至18。空间桁架式斜梁的宽高比一般为1：1.5至1：2，不小于1：2.5。拉杆一般较细且不能受压，因此整个屋盖的刚度较差，不能用在有震动荷载和跨度大于18米的场合。设计时需要特别注意风吸力作用是否会导致拉杆受压。斜梁的几何轴线一般采用与其上弦杆截面或与整个斜梁截面的形心线相重合。三铰拱屋架用钢量与三角形角钢屋架相接近，但更能充分利用圆钢和小角钢，其节点构造比较复杂。

　　三、梭形屋架

　　梭形屋架一般由角钢和圆钢组成，适用于屋面坡度较缓的情况，跨度一般为9米至15米，间距3米至4.5米，屋架的高跨比一般为1：9至1：12。梭形屋架的剖面形式一般用正立或倒立三角形空间桁架，有时也采用平面桁架。上弦一般采用单角钢或双角钢，下弦和腹杆一般采用圆钢，上弦一般可有8至12个节间，节间长度一般为750毫米至1250毫米，腹杆与下弦的交角一般为35°至55°。
