管桁架结构施工图绘制注意的三个点

2021-04-09 09:30 钢结构工程 陕西钢结构

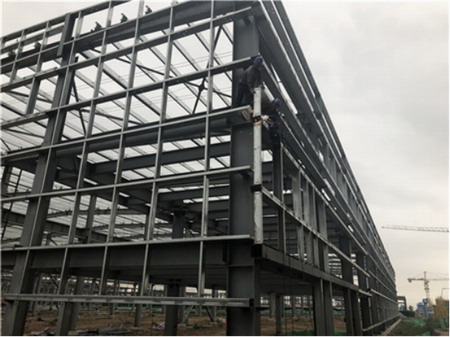

　　一、结构平面图

　　结构平面图必须要全面清楚地表达桁架结构的空间和构成关系。一般包括上、下弦杆平面布置图和关键剖面，有时候还需要绘制三维轴侧图和屋面檩条布置图。图中需要注明总尺寸、分尺寸、轴线关系、构件编号及节点索引编号和控制标高，必要的时候需要还说明施工要求。

　　另外，有些重要、复杂的钢结构工程为了明确结构的使用荷载，还需要绘制允许荷载平面示意图。比如有些钢结构工程的展馆中心在使用过程中的灯具吊挂具有较大的不确定性，那么为了保证不超载，就需要特别绘制吊挂荷载平面布置图，并且注明灯具的安装吊点要求。

　　二、桁架构件详图

　　桁架构件详图通常需要绘制立面图、剖面图、平面图或弧形构件的立面展开图，同时注明单构件型号、规格以及分尺寸和定位的尺寸，还要画出组装节点的详图以及其他构件连接的详图，必要的时候还需要指出施工和安装的要求。

　　三、节点详图

　　节点详图需要说明各部位构件间的连接做法和相互关系定位，同时注明各构件尺寸、规格、位置和必要的标髙，注明连接板、加劲板的厚度和位置、焊缝尺寸以及螺栓规格和其布置等。原则上讲内容和深度满足钢结构详图绘制的要求即可。另外，相贯节点需要给出不同情况下节点的加强做法。
