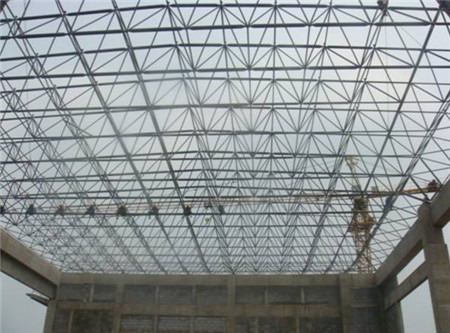

　　钢结构网架是由许多杆件根据建筑形体要求，依照一定的规律进行安排，通过节点连接组成的一种网状的三维杆系结构。下面就由华邦钢结构给大家详细介绍一下平面桁架系网架。

　　一、两向正交正放网架

　　网架自身属几何可变体系。适用于建筑平面为正方形或接近正方形且跨度较小的情况。两个方向的杆件内力差别不大，受力较均匀。由两组分别与边界平行的平面桁架互成90°交叉组成。同一方向的各平面桁架长度一致。

　　二、两向正交斜放网架

　　短桁架对长桁架有嵌固作用，受力有利。角部产生拔力，常取无角部形式。比正交正放网架加工空间刚度大，受力均匀，用钢省。适用于建筑平面为矩形的情况。

　　三、两向斜交斜放网架

　　短桁架对长桁架有嵌固作用，受力有利。角部产生拔力，常取无角部形式。

　　四、三向网架

　　几何不变体系，网架空间刚度大，受力性能好，内力分布也较均匀。杆件数量多，节点构造比较复杂。三向网架适用于大跨度且建筑平面为三角形、六边形、多边形和圆形的情况。

　　由平面桁架相互交叉所组成，其上、下弦杆长度相等，杆件类型少，且上、下弦杆和腹杆在同一平面内。一般应使斜腹杆受拉，竖杆受压。斜腹杆与弦杆间的夹角宜在40°～60°之间。
