分析超声波探伤的两种方法

2021-03-15 09:14 钢结构建筑 陕西钢结构

　　对于钢结构焊缝，目前主要采用脉冲反射式直接接触法超声波探伤，包括垂直探伤和斜角探伤两种方法。

　　垂直探伤是指声波垂直于工件表面进入工件的探伤方法。在钢结构中主要用于T形焊缝、角焊缝的检测，特别有利于发现T形焊缝和角焊缝中的未焊透及层状撕裂等缺陷。

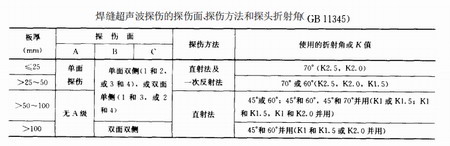

　　斜角探伤法是利用声波的折射特性使超声波倾斜入射到工件中的一种探伤方法。由于可以根据预计缺陷的取向选择声束接近垂直于缺陷的折射角的探头进行探伤，尤其是在焊缝检测中。有利于检测裂纹、未熔合等危险性缺陷，是焊缝检测采用的主要方法之一。一般来说，在选择探头角度时除了需要考虑缺陷的性质、取向外，主要是依据工件的厚度，下图给出了《钢焊缝手工超声波探伤方法和探伤结果分级》GB11345推荐的探头折射角。
