关于钢结构螺栓连接设计以及动作效果要求
2021-02-08 11:10 钢结构建筑 陕西钢结构

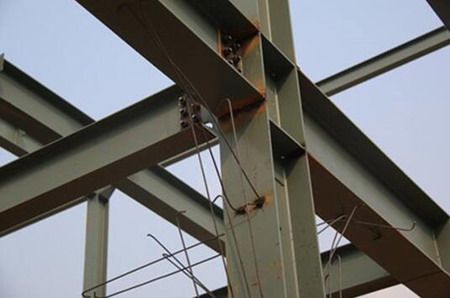

连接元件由连接部件(夹板、扣板、托架、连接板)和连接器(高强度螺栓、销和焊接)组成，下面简称螺栓，钢结构中的螺栓连接需要与结构分析中的假设一致。连接应该能够传递计算出的设计动作效果。关节变形不影响动作效应的分布，也不影响框架的整体变形。在半刚性结构中，构件之间的连接需要根据实验确定的实际作用变形特性，提供构件间作用的可预测程度。
在简单钢结构中，构件之间的连接应能够变形，以提供连接所需的旋转。连接不应产生对结构任何部分产生不利影响的抑制弯曲力矩。连接的旋转能力应由连接的细节提供。该连接应被认为受到与连接细节相适应的反应剪切力的影响。
通过分配设计动作效果来设计构件的连接和相邻区域，使其符合以下要求:
1、分布式设计动作效果与作用于连接的设计动作效果处于平衡状态。
2、连接中的变形在连接元件的变形能力范围内。
3、所有连接元件及其相邻区域都能够抵抗作用于其上的设计动作效果。
4、在设计作用和变形下，连接元件需要保持稳定。
设计应以一种公认的方法为基础，以实验证据为依据。由于安装钢结构螺栓而产生的剩余作用不需要考虑。
钢结构螺栓组的设计行为应当分析基于以下假设:
1、连接板应被认为是刚性的，并相对于彼此旋转，即螺栓组的瞬时中心。
2、在只受纯偶的情况下，螺栓组的瞬时旋转中心与螺栓组的质心重合。在杆群受群心受平面内剪力作用的情况下，瞬时旋转中心无穷大，设计剪力均匀分布在群内。在所有其他情况下，要么单独对纯耦合进行独立分析，要么对螺栓群质心施加平面剪力进行独立分析，要么对应使用进行识别分析。
3、假定每个螺栓的设计剪力与螺栓到瞬时中心的半径成直角，并与该半径成正比。
