钢结构工程高强度螺栓连接副和摩擦面抗滑移系数检验的规定

2020-05-13 10:29 钢结构工程 陕西钢结构

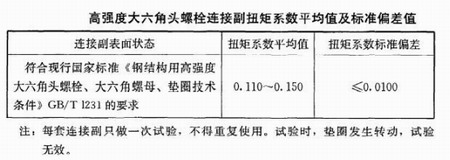

　　1、钢结构工程高强度大六角头螺栓连接副需要进行扭矩系数、螺栓楔负载、螺母保证载荷检验,其检验方法和结果需要符合国家现行标准《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》GB/T1231的规定。高强度大六角头螺栓连接副扭矩系数的平均值及标准偏差需要符合下图的规定。

　　2、扭剪型高强度螺栓连接副需要进行紧固轴力、螺栓楔负载、螺母保证载荷检验,检验方法和结果需要符合国家现行标准《钢结构用扭剪型高强度螺栓连接副》GB/T3632的规定。扭剪型高强度螺栓连接副的紧固轴力平均值及标准偏差需要符合下图的规定。

　　3、钢结构工程摩擦面的抗滑移系数需要按下列规定进行检验：

　　(1)、抗滑移系数检验需要以钢结构制作检验批为单位,由制作厂和安装单位分别进行,每一检验批三组;单项工程的构件摩擦面选用两种及两种以上表面处理工艺时,则每种表面处理工艺都需要检验。

　　(2)、抗滑移系数检验用的试件由制作厂加工,试件与所代表的构件应为同一材质、同一摩擦面处理工艺、同批制作,使用同一性能等级的高强度螺栓连接副,并在相同条件下同批发运。

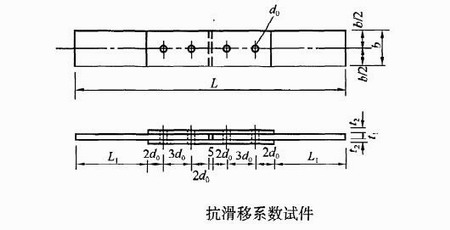

　　(3)、抗滑移系数试件可以采用下图所示形式;试件的设计需要考虑摩擦面在滑移之前,试件钢板的净截面仍处于弹性状态。

　　(4)、抗滑移系数需要在拉力试验机上进行并测出其滑移荷载。试验时,试件的轴线需要与试验机夹具中心严格对中。

　　(5)、抗滑移系数检验的最小值必须大于或等于设计规定值。当不符合上述规定时,构件摩擦面需要重新处理。处理后的构伯摩擦面需要按规定重新检验。
