定位焊工艺措施详解

2026-06-02 09:12 陕西钢结构 华邦钢结构

　　定位焊是焊接加工的前置关键工序，标准的定位焊工艺主要用于固定焊件装配位置、把控对接间隙，避免正式焊接过程中出现位移、变形等问题，广泛应用于钢结构、管道、机械构件等各类焊接场景。施工中规范落实定位焊工艺措施，能够有效规避各类焊缝缺陷，大幅提升整体焊接构件的成型精度与结构稳定性，是保障焊接施工质量的基础工序。

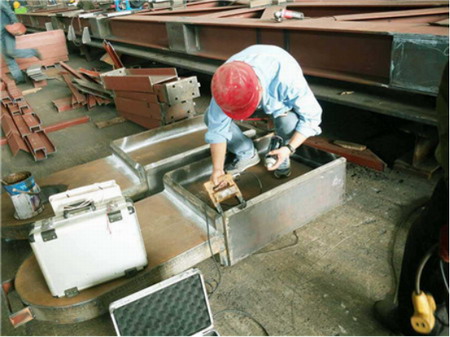

（定位焊工艺措施）

　　在定位焊施工的焊接参数把控上，定位焊需适配专属操作参数。因定位焊为间断焊接工艺，工件散热速度快，熔合效果易受环境影响，焊接电流可较正式焊接提升10%至15%，保障母材与焊材充分熔合，满足定位焊施工标准。定位焊缝长度、厚度需严格匹配构件规格，常规构件焊点长度控制在10毫米至40毫米，焊缝厚度不超过正式焊缝的2/3，杜绝焊道过厚、过高影响后续施焊。同时，定位焊焊点起弧、收弧位置需打磨圆滑，防止出现弧坑、尖角引发未焊透缺陷，从参数层面把控定位焊施工质量。

　　定位焊点位布局与焊接顺序是核心定位焊工艺要点，直接影响焊件的成型效果。施工时焊点需避开焊缝交叉处、焊缝急剧转折位置，预留50毫米左右安全距离，防止应力集中产生焊接裂纹。短焊缝可采用两端定点固定的定位焊操作方式，长焊缝遵循从中间向两端交替点焊的原则，有效抵消焊接应力，减少构件变形问题。针对碳钢、合金钢等需要预热的母材，定位焊预热温度需高于正式施焊温度20℃至50℃，保证焊接整体温度均匀，规避定位焊施工隐患。

　　焊材选用与质量检测是完善定位焊工艺的核心环节，也是把控整体焊接质量的关键。定位焊所用焊材需与正式焊接材质、型号保持一致，适配不同母材特性，杜绝异种焊材混用导致的熔合不良问题。定位焊施工完成后，工作人员需全面检查焊点状态，及时清理焊渣、气孔、夹渣等常见缺陷，对存在裂纹、未熔合的定位焊焊点需彻底清除后重新点焊，避免缺陷留存影响后续成品焊接质量，全方位完善定位焊施工工艺。

　　陕西钢结构热线：029-86252006

　　华邦钢结构网址：www.hb2003.com

　　联系地址：陕西省西安市北关正街35号方兴大厦8楼
