屋盖支撑的核心布置要求

2026-05-28 09:03 陕西钢结构 华邦钢结构

　　屋盖支撑是钢结构与钢混结构屋面体系中不可或缺的组成部分，承担着传递水平荷载、增强整体刚度、保证结构空间稳定的重任。科学合理的布置方案，直接关系到建筑的使用安全与耐久性。以下是屋盖支撑的核心布置要求。

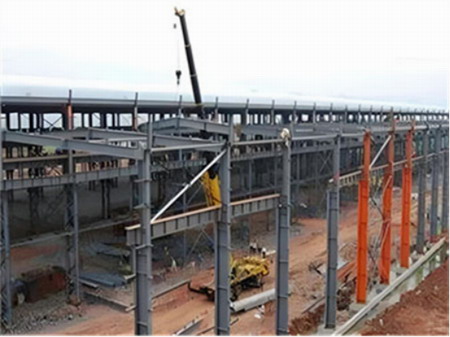

（屋盖支撑的布置要求）

　　一、上弦横向水平支撑的布置

　　屋盖支撑中上弦横向水平支撑应沿屋盖跨度方向均匀设置，通常布置在屋架上弦平面内。当屋盖跨度超过30米或存在较大集中荷载时，应在跨中增设一道，确保上弦杆在平面外的稳定性。布置间距不能超过60米，且须与下弦横向支撑形成完整的传力路径。

　　二、下弦横向水平支撑与纵向支撑

　　屋盖支撑的下弦横向水平支撑一般布置在屋架两端及中部位置，与上弦支撑形成对应关系。纵向支撑则沿建筑长度方向布置，间距通常控制在30米至40米之间。对于有天窗或托架的屋盖，纵向支撑应在天窗两侧及托架位置加密设置，防止下弦杆发生侧向失稳。

　　三、垂直支撑与系杆的配合

　　屋盖支撑体系中垂直支撑是连接上下弦平面的关键构件，应在屋架跨中及两端处设置。系杆则分为刚性系杆与柔性系杆，刚性系杆承受压力，柔性系杆仅承受拉力。二者配合使用，可有效约束屋架侧向位移，提升屋盖支撑体系的整体效能。

　　四、支撑节点与材料要求

　　屋盖支撑的节点连接须采用焊接或高强度螺栓，焊缝等级不低于二级。支撑杆件应选用角钢或圆钢，截面尺寸应经计算确定。布置时应避开屋面板接缝与天窗开口，避免构件冲突影响安装与后期维护。
