浅谈空间拱形桁架的拼装

2023-09-01 10:08 陕西钢结构 华邦建设

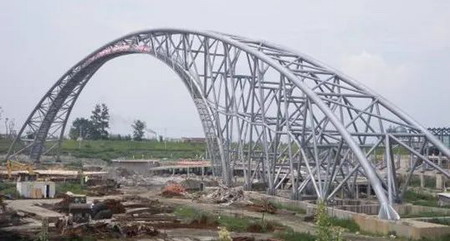

　　空间拱形桁架属于超长构件，根据运输情况及施工吊装要求，一般在制作加工厂区下料，切好对接相贯口，弯好弧度，编号打包，成捆运输，现场拼装。

　　1、空间拱形桁架的拼装工艺流程是胎架制作安装-桁架整体拼装定位-校正、检验-焊接、焊缝UT检验-焊后校正-涂装-检验合格。

　　2、应在起重机可起吊的范围内建立总装平台，采取保证平台水平的措施。

　　3、在拼装平台上制安胎架，其尺寸需要经监理验收合格后才可以开始拼装桁架。

　　4、拼装焊接时应考虑焊接变形，应对节点通过加固胎具进行约束。

　　5、钢管拼接一般采取内设衬管的坡口等强对接，采用预紧器调整坡口两侧的间隙。

　　6、拼接完工后-校正外形尺寸-磨平对接焊缝-UT检验合格-验收-涂装。
