高层钢结构建模过程优化的实用方法

2026-10-09 14:15 高层钢结构 陕西钢结构

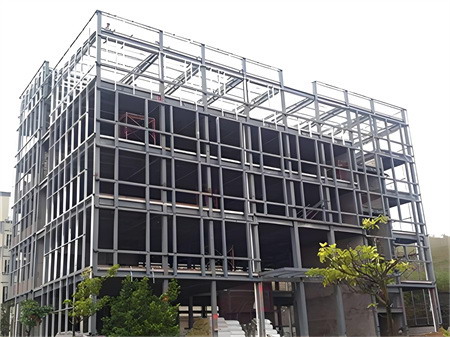

　　高层钢结构的建模质量直接影响后续深化设计与现场安装效率。随着高层钢结构的高度增加，结构体系日趋复杂，传统二维设计模式已难以满足精度要求。以下是高层钢结构建模过程优化的实用方法。

　　一、建立标准化的构件族库

　　高层钢结构建模的首要步骤是构建企业级构件族库。将常用型钢、节点连接件、螺栓群等制作成参数化族文件，统一命名规则与材质属性。标准化族库不仅能减少重复建模时间，还能确保不同项目间数据格式一致，便于后期工程量统计与材料采购。

　　二、采用参数化驱动建模策略

　　针对高层钢结构中大量重复的框架柱、框架梁及支撑构件，应充分利用参数化建模功能。通过设置驱动参数，实现截面尺寸、层高、轴线间距的快速调整。当建筑方案发生变更时，参数化模型可自动更新关联构件，避免手动修改带来的遗漏风险。对于变截面构件与异形节点，可以采用自适应族模板进行精细化建模。

　　三、强化多专业协同与碰撞校验

　　高层钢结构并非独立存在，需与土建、机电、幕墙等专业紧密配合。建模过程中应定期导入建筑与机电模型，开展三维碰撞检测。重点关注钢梁与风管、桥架的标高冲突，以及钢结构与混凝土核心筒的连接部位。提前发现碰撞问题并优化节点构造，可显著降低现场返工概率，缩短施工周期。

　　四、优化节点深化与出图流程

　　高层钢结构的节点区域是建模难点。可以在主模型中按楼层或区域划分工作集，由专人负责复杂节点的深化建模。节点模型应包含焊缝形式、加劲板布置、螺栓孔位等完整信息。出图阶段利用模型自动生成构件详图与零件清单，减少人工绘图误差，提升加工图深化效率。

　　五、注重模型轻量化与信息交付

　　高层钢结构模型数据量庞大，需在建模后期进行轻量化处理。删除冗余几何信息，保留关键属性数据，确保模型能在移动端与网页端流畅浏览。向施工单位交付模型时，应附带构件编号规则、材质说明、安装顺序等文档，实现设计信息向施工环节的无损传递。
