高层钢结构的几种筒体体系

2026-05-06 08:58 高层钢结构 西安钢结构

　　筒体体系作为高层钢结构的核心抗侧力构件，通过空间化的受力模式，显著提升了高层钢结构的刚度。以下是高层钢结构的几种筒体体系：

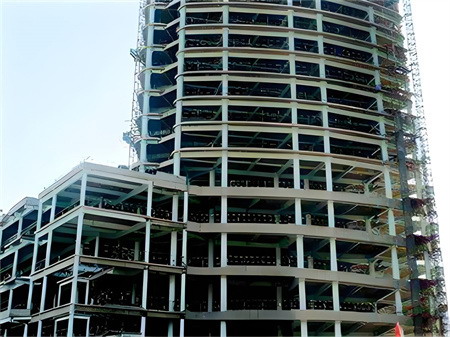

（高层钢结构的筒体体系）

　　一、框架筒体系

　　框架筒体系由密集的钢柱与深钢梁组成外筒，形成“空腹桁架”效应。在高层钢结构设计中，柱距通常控制在2.5米至3.5米，使外筒具有整体悬臂筒的受力特性。

　　二、桁架筒体系

　　通过在外筒立面设置大型对角支撑或斜撑桁架，构成几何稳定的三角形受力单元。斜杆将节点剪力转化为轴向力，减少弯曲变形。在高层钢结构中，桁架筒比纯框架筒可降低30%以上的侧移，尤其适合强风地区。

　　三、筒中筒体系

　　由内外两个钢筒嵌套组成：外筒为框架筒或桁架筒，内筒为钢支撑核心筒。内外筒通过刚性楼盖协同工作，形成二次抗侧力防线。高层钢结构采用该体系时，内筒可承担20%至30%的水平剪力，有效控制结构扭转变形。

　　四、束筒体系

　　将多个钢筒并排组合，筒与筒之间共用钢柱，形成多室截面。每个分筒在平面内形成独立的抗侧单元，整体刚度大幅提升。

　　五、支撑筒体系

　　在建筑外周设置密排斜撑，直接形成刚性筒体。斜撑可沿外轮廓连续布置，也可采用巨型支撑分节段设置。该体系对高层钢结构而言，能提供极高的抗侧刚度与冗余度，常用于60层以上的地标建筑。

　　选择合适的筒体体系应综合考虑建筑高度、功能布局与风荷载特性。合理运用这些筒体形式，能让高层钢结构在安全性与经济性之间取得良好平衡。
