简述钢构件的四种矫正法

2023-02-07 09:30 陕西钢结构 华邦建设

　　矫正就是造成新的变形去抵消已经发生的变形。钢构件的矫正分为机械矫正、人工矫正、火焰矫正和混合矫正法。

　　当钢构件产生不同程度的弯曲波浪变形，且变形值超过规范的允许值时，必须予以矫正。矫正后的钢构件表面不能有明显的凹面或损伤，划痕深度不能大于0.5毫米，且不能大于该钢构件厚度负偏差值的1/2。

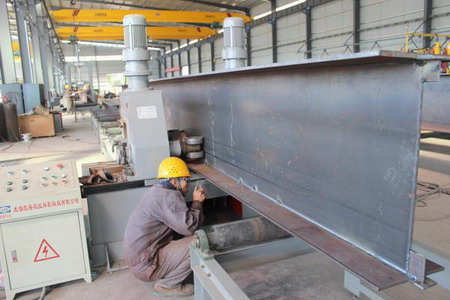

　　一、机械矫正法

　　机械矫正法用于一般板件和钢构件的变形矫正。利用多辊平板机上、下两排辊子将板料的弯曲部分矫正调直。当单靠辊轧难以矫正或矫直时，可视情况在板料两侧或中部垫厚0.5毫米至2毫米，宽150毫米左右、长度与板料等长的软钢板作为垫板矫平。

　　二、人工矫正法

　　人工矫正法是用锤击的方法矫正钢构件的弯曲及局部凸出。矫正时需要根据钢构件截面尺寸和板料厚度，合理选择锤的大小，并根据变形情况，确定锤击点和着力的轻重程度。

　　三、火焰矫正法

　　火焰矫正变形用于低碳钢、16Mn钢。对于中碳钢、高合金钢、铸铁和有色金属等脆性较大的材料，由于冷却收缩变形会产生裂纹，不宜采用。火焰加热温度一般为700℃左右，不能超过900℃，加热需要均匀，不能有过热、过烧现象。

　　四、混合矫正法

　　混合矫正法适用于型材、钢构件工字梁、构架或结构件进行局部或整体变形矫正。矫正时将零、部件或构件两端垫以支承件，用压力机压其凸出变形部位，使其矫正。常用方法有用矫正胎加撑直机、压力机、油压机或冲压机等，或用小型液压千斤顶或加横梁配合热烤。普通碳素钢温度低于-16℃，低合金结构钢在温度低于-12℃时，不能用混合矫正法，以免产生裂纹。

　　陕西钢结构热线：029-86252006

　　华邦建设网址：www.hb2003.com

　　联系地址：陕西省西安市北关正街35号方兴大厦8楼
