墙梁的布置和构造

2023-01-13 08:54 陕西钢结构 华邦建设

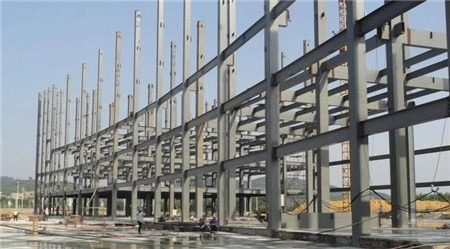

　　在门式刚架轻型钢结构中，轻型墙体如压型钢板、EPS夹心墙面板、塑料瓦楞板等各式各样的轻型墙体，由于自重小、施工速度快、满足使用要求的能力较好等优点，得到了越来越广泛的应用。支承轻型墙体的构件即为墙梁。墙梁通常支承于建筑物的承重柱或墙架柱上，墙体荷载通过墙梁传给柱。多采用冷弯薄壁槽钢、卷边槽钢、卷边Z型钢等制作墙梁。

　　墙梁的布置与屋面檩条的布置有类似的原则，墙梁的布置首先需要考虑门窗、挑檐、遮雨篷等构件和维护材料的要求，综合考虑墙板板型和规格，以确定墙梁的间距。

　　墙梁跨度可为一个柱距的简支梁或两个柱距的连续梁，从墙梁的受力性能、材料的充分利用来看，后者更合理。但考虑到节点构造、材料供应、运输和安装等方面的因素，现有墙梁大都设计成跨度为一个柱跨的单跨简支梁。当柱距过大、引起墙梁使用不经济时，可设置墙架柱。

　　墙梁与主钢架的位置一般有两种：穿越式和平齐式。

　　一、穿越式

　　墙梁的自由翼缘简单地和柱子外翼缘用螺栓连接或檩托连接，根据墙梁搭接长度来确定墙梁是连续的还是简支的。

　　二、平齐式

　　通过连接角钢将墙梁与柱子腹板相连，墙梁外翼缘基本与柱子外翼缘平齐，采用平齐式的墙梁布置方式，墙梁与主刚架柱简单地用节点板铰接的方式相连，檐口檩条不需要额外的节点板，基底角钢与柱外缘平齐，减小了基础的宽度。

　　墙梁在其自重、墙体材料和水平风荷载作用下，也是双向受弯构件，为了减小墙梁在竖向荷载作用下的计算跨度，提高墙梁稳定性，常在墙梁上设置拉条。当墙梁的跨度在4米至6米时，可在跨中设置一道拉条，当跨度大于6米时，可在跨间三分点处设置两道拉条。拉条作为墙梁的竖向支撑，利用斜拉条将拉力传给柱。当斜拉条所悬挂的墙梁数超过5个时，需要在中间加设一道斜拉条，这样可将拉力分段传给柱。

　　为了减少墙板自重对墙梁的偏心影响，当墙梁单侧挂墙板时，拉条需要连接在墙梁挂墙板的一侧1/3处;当墙梁两侧都挂有墙板时，拉条需要连接在墙梁重心点处。
