梁支承于柱侧面的铰接连接

2022-12-29 08:49 陕西钢结构 华邦建设

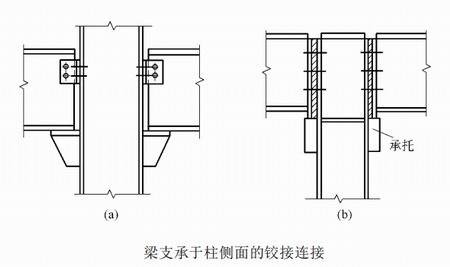

　　梁连接在柱的侧面上，在柱侧面设置承托，以支承梁的支座反力，其铰接构造如下图所示。

　　当梁的支座反力不大时，可采用上图a所示的连接构造。梁端可不设支承加劲肋，直接放在柱的承托上，用普通螺栓固定其位置。梁端与柱侧面预留一定间隙，在梁腹板靠近上翼缘处设一短角钢和柱身相连，以防止梁端向平面外方向产生偏移。这种连接形式比较简单，施工方便。

　　当梁的支座反力较大时，可采用上图b所示的连接构造。梁的支座反力由突缘板传给承托，承托一般用厚钢板制作，有时为了安装方便，也可采用加劲后的角钢。承托的厚度需要比梁端突缘板的厚度大10毫米至12毫米，承托的宽度需要比梁端突缘板的宽度大10毫米。承托与柱侧面用焊缝相连。承托的顶面需要刨平，和梁端突缘板顶紧并以局部承压传力。考虑到梁端支座反力偏心的不利影响，承托与柱的连接焊缝按1.25倍梁端支座反力来计算。为了便于安装，梁端与柱侧面需要预留5毫米至10毫米的间隙，安装时加填板并设置构造螺栓，以固定梁的位置。当两相邻梁的支座反力相差较大时，需要考虑偏心影响，对柱身需要按压弯构件进行验算。
