解析钢结构建筑的钢屋架类型

2022-11-16 09:46 钢结构建筑 陕西钢结构

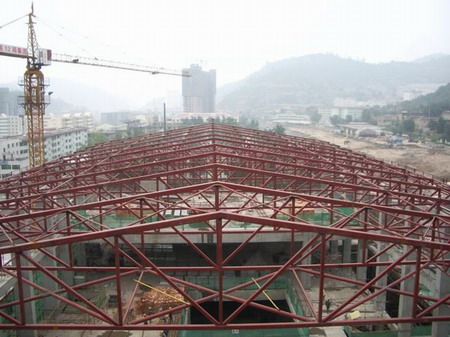

　　钢屋架常用作钢结构建筑的屋盖承重结构，所用钢材为普通型钢，则称为普通钢屋架，一般由双角钢作杆件，借助于节点板用焊缝连接而成，所用角钢不能小于L45×4或L56×36×4，以便取材，且具有构造简单、施工方便的优点，受力性能较好。

　　常见的钢屋架按外形可分为三角形、梯形、平行弦等形式。

　　一、三角形屋架

　　三角形屋架多用于钢结构建筑屋面坡度较陡的有檩屋盖，屋面材料可选择波形石棉瓦或瓦楞铁，此时坡度一般在1/2.5至1/6。由于端部高度很小，与柱之间多做成铰接，因此钢结构建筑的横向刚度较小，又由于三角形钢屋架的外形和抛物线之间相差较大，因此各节间弦杆的内力分布很不均匀，支座处轴力最大，跨中最小，弦杆截面一般不能充分利用。另外当钢结构建筑的屋面坡度较小时，支座处的杆件交角过小，使节点构造较复杂。

　　二、梯形屋架

　　梯形屋架适用于钢结构建筑屋面坡度较平缓(1/8至1/12)的场合，适用的屋面材料有压型钢板或大型屋面板。其跨中截面高度，一般不能小于屋架跨度的1/15至1/10。当屋盖重量较大时取较高值。梯形屋架可与钢柱的上端做成刚接连接，以增大钢结构建筑的横向刚度，此时屋架的端部高度不能小于2米至2.5米。

　　屋架的倾角应设在30°至60°范围内，按照支座斜杆的方向，可分为下承式和上承式。当采用1.5米宽度大型屋面板时，为使荷载作用于节点，应设再分式腹杆。

　　三、平行弦屋架

　　平行弦屋架可做成不同的坡度，既可与柱铰接也可与柱刚接，常用于单坡屋盖或用作托架。其特点是腹杆长度一致，节点构造统一，因此便于施工，但由于内力分布不均匀，材料不能充分利用。近年来国外在有些大跨度(大于30米)钢结构建筑中，采用平行弦双坡屋架，亦称人字形屋架，取得了构造简单、制作方便的效果。
