介绍钢结构建筑的螺栓球节点

2022-08-18 09:16 钢结构建筑 陕西钢结构

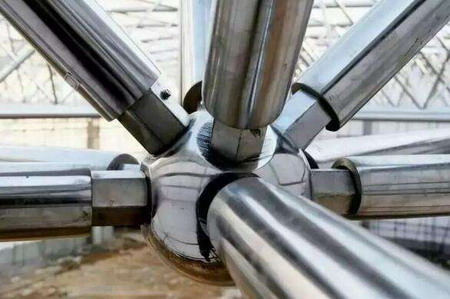

　　钢结构建筑的螺栓球节点是由套筒、实心球、销子、锥头、封板和高强度螺栓等组成的。

　　钢结构建筑的螺栓球节点除了拥有对汇交空间杆件适用性强、连接而不产生偏心等优点之外，还可以避免较多的焊接工作;零配件工厂加工，使得构件工厂化，更保证了钢结构建筑的质量;运输和安装的方便，则应根据现场的施工情况而决定，采用分条拼装、散装等适合的安装方法。可用于任何形式的网格，一般螺栓球节点在构造上较接近于铰接计算模型，所以适用于双层及双层以上的空间网格结构中圆钢管杆件的节点连接，目前广泛用在角锥网架体系。

　　了解螺栓球节点的连接构造原理是有必要的，它是指：先把置有高强螺栓的锥头或封板焊接在钢管杆件的两端，并在伸出锥头或封板的螺杆上套入长形六角无纹螺母(或叫长形六角套筒)，并用销子或紧固螺钉将螺栓和套简卡在一起，拼装时可直接拧动长形六角无纹螺母，并通过销钉或紧固螺钉带动螺栓转动，而使得螺栓旋入球体，直到螺栓和封板或锥头贴紧为止。螺栓拧紧程度可以通过销钉或螺钉来控制。
