在钢结构建筑中该如何选用焊接空心球节点呢?

2022-08-10 08:43 钢结构建筑 陕西钢结构

　　钢结构建筑常常会遇到螺栓球节点和焊接空心球节点的使用选择问题，那么,在钢结构建筑中该如何选用焊接空心球节点呢?

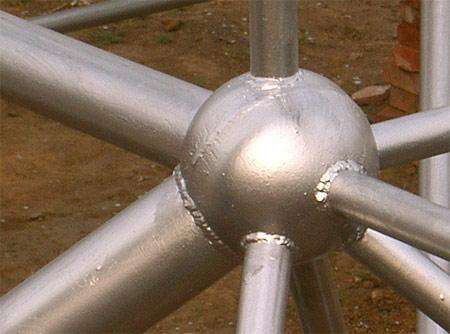

　　一般当网架杆件的内力大于750KN时，如果选用螺栓球节点，就会造成钢球过大而导致用钢量的增多，而用钢量的增多将会直接增加建造成本，所以这就需要选用焊接空心球节点。焊接空心球节点在钢结构建筑行业采用较早，同时也是应用较广的一种节点。焊接空心球节点是两个半球对焊而成的，又可以分成不加肋和加肋两种类型。半球有热压和冷压两种成型的方法，由于热压成型的方法比较简单，且不需要很大的压力，所以用得较多;而冷压成型不但需要较大的压力，而且要求材质较好，进而增大了对磨具磨损较大，所以用得较少。热压成型时，先将钢板剪成圆板，再将圆板加热后放在模具上，再用冲压机压成半球，再对半圆球进行机械加工和焊接而制成。

　　焊接空心球节点适合选用在钢管屋架中圆钢管的连接，因为它具有构造简单、传力明确和连接方便的优点，只需要切割面垂直杆件轴线，杆件就能在空心球上自然对中而不产生节点偏心。另外，由于球体无方向性，所以可以和任意方向的杆件相连。当汇交杆件较多时，焊接空心球节点的优点就更加突显了。正因为它的适应性强，可以用在各种形式的钢结构网格结构中。
