　　1、柱间支撑应设在侧墙柱列，当钢结构建筑宽度大于60米时，在内柱列宜设置柱间支撑。当有吊车时，每个吊车跨两侧柱列均应设置吊车柱间支撑。

　　2、同一柱列不宜混用刚度差异大的支撑形式。在同一柱列设置的柱间支撑共同承担该柱列的水平荷载，水平荷载应按各支撑的刚度进行分配。

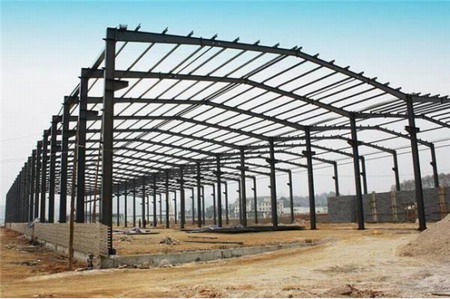

（柱间支撑系统）

　　3、柱间支撑采用的形式宜为：门式框架、圆钢或钢索交叉支撑、型钢交叉支撑、　方管或圆管人字支撑等。当有吊车时，吊车牛腿以下交叉支撑应选用型钢交叉支撑。

　　4、当钢结构建筑高度大于柱间距2倍时，柱间支撑可以分层设置。当沿柱高有质量集中点、吊车牛腿或低屋面连接点处应设置相应支撑点。

　　5、柱间支撑的设置应根据钢结构建筑纵向柱距、受力情况和温度区段等条件确定。当无吊车时，柱间支撑间距宜取30米至45米，端部柱间支撑可以设置在钢结构建筑端部第一或第二开间。当有吊车时，吊车牛腿下部支撑可以设置在温度区段中部，当温度区段较长时，可以设置在三分点内，且支撑间距不能大于50米。牛腿上部支撑设置原则与无吊车时的柱间支撑设置相同。

　　6、柱间支撑的设计，应按支承于柱脚基础上的竖向悬臂桁架计算;对于圆钢或钢索交叉支撑应按拉杆设计，型钢可以按拉杆设计，支撑中的刚性系杆应按压杆设计。
