解析钢结构主梁与次梁的连接

2021-07-13 10:06 陕西钢结构 钢结构公司

　　钢结构主梁与次梁的连接设计要保证连接传力明确且合理，制作简单，便于安装。

　　钢结构主次梁的相互位置可以是叠接也可以是平接，把次梁放置在主梁顶面上为叠接，叠接构造简单、安装方便，但由于主次梁所占空间高度较大,所以连接的刚度较差;把次梁放置在主梁侧面则为平接，次梁顶面与主梁顶面在同一平面上，钢结构主次梁所占的空间较小，连接刚度较好，现在应用较多。一般钢结构主次梁的连接采用铰接，也可以把次梁设计为连续梁。

　　当次梁为简支梁时与主梁铰接时，主梁只承受来自次梁支座的反力。当次梁与主梁叠接时，把次梁直接置于主梁的顶面上,用螺栓或焊缝固定其相互位置。在主梁相应位置设置支承加劲肋，避免主梁腹板局部压应力过大。主梁与次梁叠接构造简单、方便,但占用较大空间高度，此时也可将主次梁平接(侧接)。

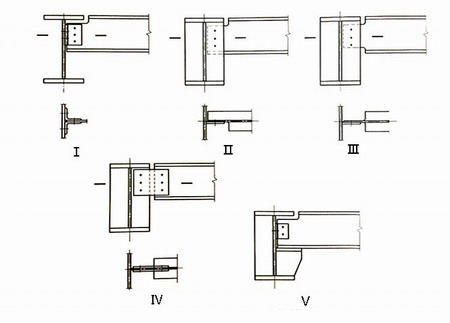

　　当次梁支座反力比较小时，可以采用短角钢与主梁连接(图Ⅰ)，支座反力可利用焊缝或螺栓传递。连接处次梁翼缘需要部分切除，双面连接角钢中一侧角钢需要在安装次梁前固定在主梁上，方便次梁的就位。当次梁与主梁的加劲肋连接(图Ⅱ,Ⅲ)，次梁的支座反力通过螺栓传递，连接构造简单，安装方便。通过双面连接板连接主次梁时(图Ⅳ)，可以避免对次梁的切割,但这样会增加连接板和螺栓的数量;当次梁支座反力较大时，可以把次梁放置在主梁的承托上(图Ⅴ)，次梁支座反力可由承托承受,这样受力可靠，安装也方便。为了避免次梁截面的扭转，应当采取对次梁的腹板固定措施。
