浅谈防火涂料的防火作用

2020-09-30 09:46 西安钢结构 钢结构公司

　　在各类防火方法中，采用防火涂料进行阻燃的方法被认为是有效的措施之一，钢结构防火涂料在90%钢结构防火工程中发挥着重要的保护作用。将防火涂料敷于材料表面，除具有装饰和保护作用外，由于涂料本身的不燃性和难燃性，能阻止火灾发生时火焰的蔓延和延缓火势的扩展，较好地保护了基材。钢结构防火涂料按所使用基料的不同，可以分为有机防火涂料和无机防火涂料两大类，按涂层厚度也可以分为超薄型、薄涂型和厚涂型三类。

　　薄涂型钢结构涂料涂层厚度一般为2—7mm，有一定装饰效果，高温时涂层膨胀增厚，具有耐火隔热作用，耐火极限可以达到0.5—1.5小时，这种涂料又称钢结构膨胀防火涂料。厚涂型钢结构防火涂料厚度一般为8—20mm，粒状表面，密度较小，导热系数低，耐火极限可以达到0.5—3小时，这种涂料又称钢结构防火隔热涂料。

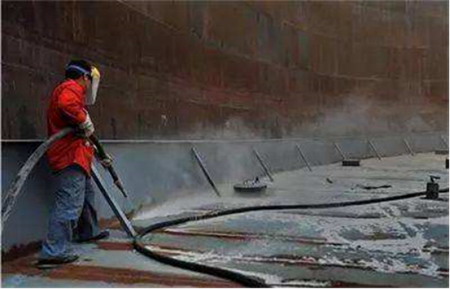

　　在喷涂钢结构防火涂料时，喷涂的厚度必须达到设计值，节点部位宜适当加厚，当遇有下列情况之一时，涂层内需要设置与钢结构相连的钢丝网，以确保涂层牢固。

　　1、承受冲击振动的梁。

　　2、设计层厚大于40mm。

　　3、粘贴强度小于0.05MPa的涂料。

　　4、腹板高度大于1.5m的梁。

　　钢结构防火涂料的防火原理有三个：

　　1、涂层对钢基材起屏蔽作用，使钢结构不至于直接暴露在火焰高温中。

　　2、涂层吸热后部分物质分解放出的水蒸气或其他不燃气体，起到消耗热量、降低火焰温度和燃烧速度、稀释氧气的作用。

　　3、涂层本身多孔轻质和受热后形成炭化泡沫层，阻止了热量迅速向钢基材传递，推迟了钢基材强度的降低，从而提高了钢结构的耐火极限。

　　西安钢结构热线：029-86252006

　　钢结构公司网址：www.hb2003.com

　　联系地址：陕西省西安市北关正街35号方兴大厦8楼
