介绍钢结构网架设计螺栓球节点的计算

2020-09-03 09:31 钢结构网架 陕西钢结构

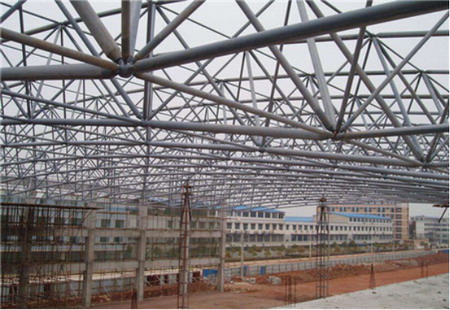

　　在钢结构网架施工中，为了确保结构的稳固性，需要对构件进行合理的计算确定，保证钢结构网架的安全。下面就由华邦钢结构为大家介绍一下钢结构网架设计螺栓球节点的计算：

　　一、钢球直径

　　钢球直径需要根据相邻螺栓在球体内不相碰并满足套筒接触面的要求，分别按下式计算,并按计算结果中的较大者选用;当相邻杆件夹角θ较小时,还需要根据相邻杆件及相关封板、锥头、套筒等零部件不相碰的要求核算螺栓球直径。此时可以通过检查可能相碰点至球心的连线与相邻杆件轴线间的夹角之和不大于的条件进行核算。

　　二、高强度螺栓设计

　　高强度螺栓的性能等级需要按照螺纹规格分别选用。对于M12—M36的高强度螺栓,其强度等级为10.9;对于M39—M64的高强度螺栓,其强度等级为9.8s。螺栓的形式与尺寸需要符合国家现行标准《钢网架螺栓球节点用高强度螺栓》的要求，高强度螺栓的直径需要由杆件内力控制。受压杆件的连接螺栓直径,可以按其设计内力绝对值求得螺栓直径。

　　三、套筒

　　套筒是六角形的无纹螺母,外形尺寸需要符合扳手开口系列,端部要求平整。以便传递杆件轴向压力。内孔径可以比螺栓直径大1mm，对于开设滑槽的套筒，还需要验算套筒端部到滑槽端部的距离,应使该处有效截面的抗剪力不低于销钉的抗剪力,且不小于1.5倍，滑槽宽度结构杆件端部可以采用锥头或封板连接，其连接焊缝以及锥头的任何截面一定要与连接的钢管等强,焊缝底部宽度可以根据连接钢管壁厚取2—5mm。封板厚度需要按照实际受力大小计算决定,且不能小于钢管外径的1/5。锥头底板厚度不能小于锥头底部内径的1/4。

　　四、销子或螺钉

　　销子或螺钉可以采用高强度钢材,其直径可以取螺栓直径的0.16—0.18倍，不能小于3mm。螺钉直径可以采用M5—M10。
