钢结构住宅连接的规范要求

2020-07-08 09:59 钢结构住宅 陕西钢结构

　　1、当钢结构住宅被连接板件的最小厚度大于4mm时，其对接焊缝角焊缝和部分熔透对接焊缝的强度，需要分别按照国家现行标准《钢结构设计规范》的规定计算。当最小厚度不大于4mm时，正面角焊缝的强度增大系数取1.0。焊接质量等级的要求需要按照国家现行标准《钢结构工程施工质量验收规范》的规定执行。

　　2、当T形连接的腹板厚度不大于8mm，并符合以下规定时，可以采用自动或半自动埋弧焊接单面角焊缝。

　　(1)、单面角焊缝适用于仅承受剪力的焊缝。

　　(2)、单面角焊缝仅可以用于承受静力荷载和间接承受动力荷载的、非露天和不接触强腐蚀介质的结构构件。

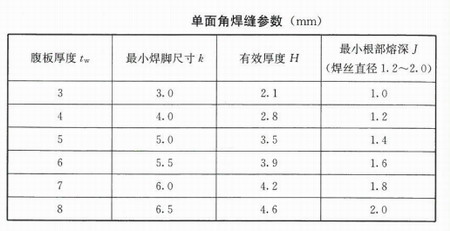

　　(3)、焊脚尺寸、焊喉及最小根部熔深需要符合下图的要求。

　　(4)、经工艺评定合格的焊接参数、方法不能变更。

　　(5)、柱与底板的连接，柱与牛腿的连接，梁端板的连接，吊车梁及支承局部吊挂荷载的吊架等，除非设计专门规定，不能采用单面角焊缝。

　　(6)、由地震作用控制结构设计的门式刚架轻型房屋结构构件不能采用单面角焊缝连接。

　　3、钢结构住宅刚架构件的翼缘与端板或柱底的连接，当翼缘厚度大于12mm时可以采用全熔透对接焊缝，并需要符合国家现行标准《气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口》和《埋弧焊的推荐坡口》的相关规定;其他情况可以采用等强连接的角焊缝或角对接组合焊缝，并需要符合国家现行标准《钢结构焊接规范》的相关规定。

　　4、牛腿上、下翼缘与柱翼的焊接可以采用坡口全熔透对接焊缝，焊缝等级为二级;牛腿腹板与柱翼缘板间的焊接可以采用双面角焊缝，焊脚尺寸不应小于牛腿腹板厚度的0.7倍。

　　5、柱子在牛腿上、下翼缘600mm范围内，腹板与翼缘的连接焊缝可以采用双面角焊缝。
