钢结构住宅拉条设计的规范

2020-06-23 09:02 钢结构住宅 陕西钢结构

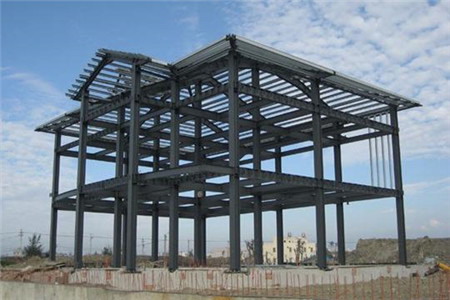

　　1、钢结构住宅的实腹式檩条跨度不要大于12米，当檩条跨度大于4米时，可以在檩条间跨中位置拉条或撑杆，当檩条跨度大于6米时，可以在檩条跨度三分点处各设一道拉条或撑杆，当檩条跨度大于9米时，可以在檩条跨度四分点处各设一道拉条或撑杆。斜拉条和刚性撑杆组成的桁架结构体系需要分别设在檐口和屋脊处，当构造能保证屋脊处拉条互相拉结平衡，在屋脊处可不设斜拉条和刚性撑杆。

　　当单坡长度大于50米，可以在中间增加一道双向斜拉条和刚性撑杆组成的桁架结构体系。

　　2、钢结构住宅撑杆长细比不能大于220，当采用圆钢做拉条时，圆钢直径不要小于10mm。圆钢拉条可设在距檩条翼缘1/3腹板高度的范围内。

　　3、钢结构住宅檩间支撑的形式可以采用刚性支撑系统柔性支撑系统。需要根据檩条的整体稳定性设置一层檩间支撑或上、下二层檩间支撑。

　　4、屋面对檩条产生倾覆力矩，可以采取变化檩条翼缘的朝向使之相互平衡，当不能平衡倾覆力矩时，需要通过檩间支撑传递至屋面梁，檩间支撑由拉条或斜拉条共同组成。需要根据屋面荷载、坡度计算檩条的倾覆力大小和方向，验算檩间支撑体系的承载力。倾覆力作用在靠近檩条上翼缘的拉条上，以朝向屋脊方向为正。
