钢结构住宅端部刚架的设计规范

2020-05-09 09:00 钢结构住宅 陕西钢结构

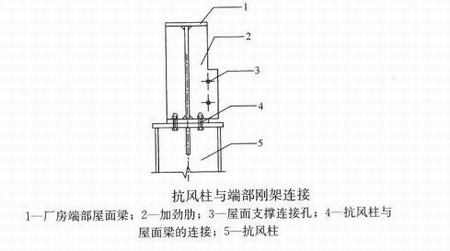

　　1、抗风柱下端与基础连接可铰接也可刚接。在钢结构住宅屋面材料能够适应较大变形时，抗风柱柱顶可以采用固定连接作为钢屋面斜梁的中间竖向铰支座。

　　2、钢结构住宅端部刚架的屋面斜梁和檩条之间，除了规定的抗柱柱位置外，最好不要设置隅撑。

　　3、抗风柱处，端开间的两根屋面斜梁之间需要设置刚性系杆。屋脊高度小于10米的钢结构住宅或基本风压不小于0.55kN/㎡时，屋脊高度小于8米的钢结构住宅可以采用隅撑双檩条体系代替刚性系杆，此时隅撑需要采用高强度螺栓与屋面斜梁和檩条连接，与冷弯型钢檩条的连接需要增设双面填板增强局部承压强度，连接点不能低于型钢檩条中心线;在隅撑与双檩条的连接点处，沿屋面坡度方向对檩条施加隅撑轴向承载力设计值3%的力，验算双檩条在组合内力作用下的强度和稳定性。

　　4、抗风柱作为压弯杆件验算强度和稳定性，可以在抗风柱和墙梁之间设置隅撑，平面外弯扭稳定的计算长度，可以取不小于两倍偶撑间距。
