钢结构住宅斜梁和隅撑设计都有哪些规定?

2020-05-08 09:07 钢结构住宅 陕西钢结构

　　1、实腹式刚架斜梁在平面内可以按压弯构件计算强度,在平面外应按压弯构件计算稳定。

　　2、实腹式刚架斜梁的平面外计算长度,可以取侧向支承点间的距离;当钢结构住宅斜梁两翼缘侧向支承点间的距离不等时,可以取最大受压翼缘侧向支承点间的距离。

　　3、当实腹式刚架斜梁的下翼缘受压时,支承在钢结构住宅屋面斜梁上翼缘的檩条,不能单独作为钢结构住宅屋面斜梁的侧向支承。

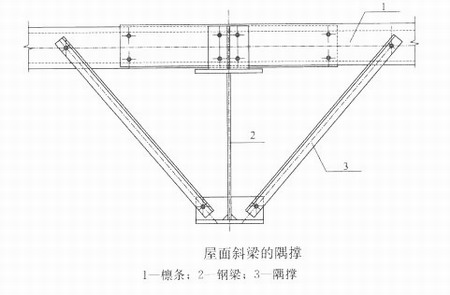

　　4、钢结构住宅屋面斜梁和檩条之间设置的隅撑满足下列条件时,下翼缘受压的屋面斜梁的平面外计算长度可以考虑隅撑的作用：

　　(1)、在钢结构住宅屋面斜梁的两侧均设置隅撑。

　　(2)、隅撑的上支承点的位置不低于檩条形心线。

　　(3)、符合对隅撑的设计要求。

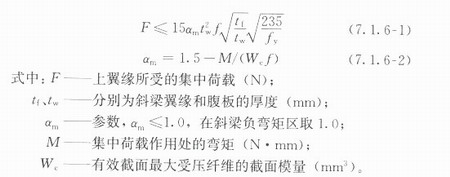

　　5、当斜梁上翼缘承受集中荷载处不设横向加劲肋时，除需要按照国家现行标准《钢结构设计规范》GB50017的规定验算腹板上边缘正应力、剪应力和局部压应力共同作用时的折算应力外，还需要满足下图的公式要求：

　　6、隅撑单面布置时，需要考虑隅撑作为檩条的实际支座承受的压力对屋面斜梁下翼缘的水平作用。钢结构住宅屋面斜梁的强度和稳定性计算宜考虑其影响。
