门式刚架钢结构建筑的结构形式

2020-03-20 09:21 钢结构建筑 陕西钢结构

　　1、在门式刚架钢结构建筑结构体系中，屋盖可以采用压型钢板屋面板和冷弯薄壁型钢檩条，主刚架可以采用变截面实腹刚架，外墙可以采用压型钢板墙面板和冷弯薄壁型墙梁。主刚架斜梁下翼缘和刚架柱内翼缘平面外的稳定性，需要由隅撑保证。主刚架间的交叉支撑可以采用张紧的圆钢、钢索或型钢等。

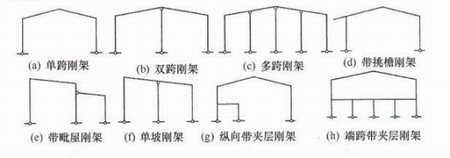

　　2、门式刚架钢结构建筑分为单跨、双跨、多跨刚架以及带挑檐的和带毗屋的刚架等形式。多跨刚架中间柱与斜梁的连接可以采用铰接。多跨刚架可以采用双坡或单坡屋盖，也可以采用由多个双坡屋盖组成的多跨刚架形式。

　　当设置夹层时，夹层可沿纵向设置或在横向端跨设置。夹层与柱的连接可以采用刚性连接或铰接。

　　3、根据跨度、高度和荷载的不同，门式刚架钢结构建筑的梁、柱可以采用变截面或等截面实腹焊接工字形截面或轧制H形截面。设有桥式吊车时，柱可以采用等截面构件。变截面构件可以做成改变腹板高度的楔形;有时也可以改变腹板厚度。结构构件在制作单元内不要改变翼缘截面，当必要时，只可以改变翼缘厚度;邻接的制作单元可以采用不同的翼缘截面，两单元相邻截面高度宜相等。

　　4、门式刚架钢结构建筑的柱脚可以按铰接支承设计。当用于工业厂房且5t以上桥式吊车时，可以将柱脚设计成刚接。

　　5、门式刚架钢结构建筑可以由多个梁、柱单元构件组成。柱可以为单独的单元构件，斜梁可以根据运输条件划分为若干个单元。单元构件本身可以采用焊接，单元构件之间可以通过端板采用高强度螺栓连接。
