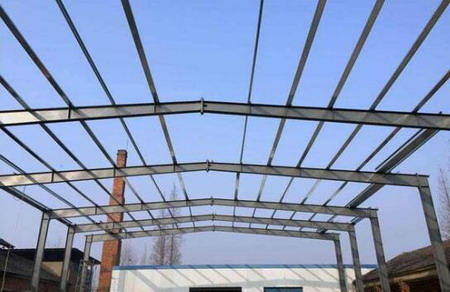

钢结构厂房柱间支撑与构件的连接

2020-02-14 14:39 钢结构厂房 陕西钢结构

　　1、当有吊车时，需要在钢结构厂房中设置上、下柱间支撑，并需要在钢结构厂房两端增设上段柱柱间支撑;抗震设防烈度为7度时结构长度大于120米，当抗震设防烈度为8-9度时，钢结构厂房的长度大于90米,可以在单元中部的1/3处内设置两道上、下段柱间支撑。

　　2、钢结构厂房中柱间交叉支撑的长细比、支撑斜杆和水平面的夹角、支撑交叉点节点板的厚度规定如下：

　　(1)、柱间交叉支撑的长细比、支撑斜杆与水平面的夹角、支撑交又点节点板的厚度规支撑杆件的长细比不能超过相关规定。

　　(2)、支撑斜杆与水平面的夹角不要大于55°。

　　(3)、支撑交叉点的节点板厚度不能小于10mm。

　　3、下柱支撑与柱脚连接的位置和构造的质量，需要保证将地震作用直接传递给低部或柱底，这就要求支撑的交点需要于基础的底部或柱底;当6-7度不能直接传递到基础上时，需要估计出支撑对柱和基础产生的不利影响。

　　4、下段柱间支撑的基础顶部需要设置混凝土拉梁与混凝土基础连成整体。

　　5、柱间支撑杆件可以采用整根材料，超过材料最大长度规格时，可以采用对接焊缝等措施进行拼接。而柱间支撑与杆件的连接，需要大于或等于支撑杆件塑性承载力的1.2倍。
