铸钢结构的构件和节点都有哪些规范?

2020-01-08 09:14 陕西钢结构 华邦钢结构

　　1、铸钢件设计需要避免壁厚急剧变化，壁厚变化斜率不能大于1/5，且壁厚不能大于150mm。

　　2、铸钢件内部薄壁部位肋板和加劲板的壁厚可以小于外部薄壁部位的壁厚。

　　3、铸钢件设计尺寸需要符合以下规定：

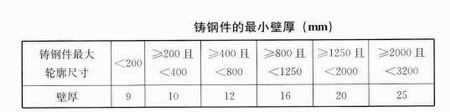

　　(1)、铸钢件最小壁厚要求需要符合下图的规定。

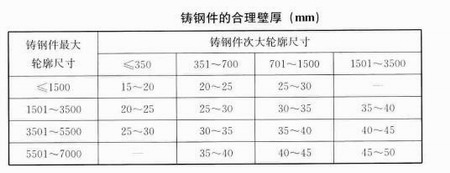

　　(2) 、铸钢件的合理壁厚宜符合下图的规定。

　　(3)、铸钢件内壁厚度可以比外壁厚度小20%—30%。

　　(4)、铸壁连接方式可以优先选用L形接头，以减少或分散热节点，避免交叉连接。

　　(5)、可以在铸钢件中间设置加劲肋来增大铸钢件的强度和刚度，需要避免采用增加壁厚的方式。

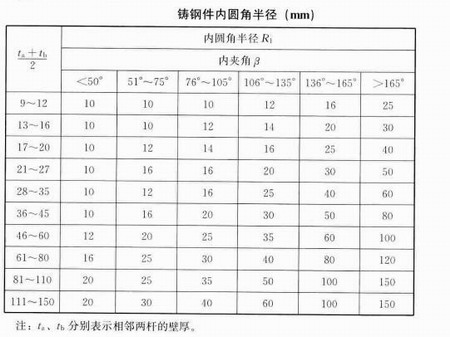

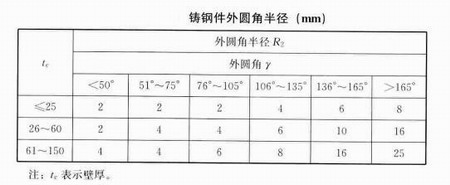

　　4、最小壁厚、内外圆角半径需要根据铸钢件轮廓尺寸、夹角和铸造工艺确定，可以按下图来确定。

　　5、当铸钢件的重量超过20t时，可以分段铸造后拼接，拼接部位需要有可靠连接。

　　6、铸钢件焊接面与地面或柱顶的距离有条件时可以为800mm—1000mm，不能小于200mm。
