钢结构中轴心受力构件的截面形式

2019-08-27 09:00 陕西钢结构 华邦钢结构

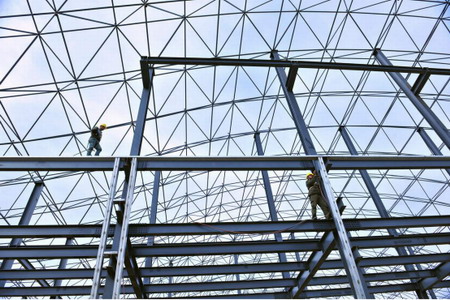

　　在钢结构中轴心受力构件的应用非常的广泛，例如桁架、网架、网壳和塔架等的杆件体系。这类结构通常假设其节点为铰接连接，当无节间荷载作用时，只受轴向拉力与压力的作用，分别称为轴心受拉构件与轴心受压构件。

　　轴心压杆也经常用作工业建筑的工作平台支柱。柱由柱头、柱身与柱脚组成。柱头用来支承平台梁或桁架，柱脚主要是将压力传至基础。

　　轴心受力构件的截面形式主要有实腹式与格构式两大类。

　　实腹式构件制作简单，与其他构件连接也比较方便，其常用截面形式很多。可直接选用单个型钢截面，如圆钢、钢管、角钢、T型钢、工字钢等，也可以选用由型钢或钢板组成的组合截面。一般桁架结构中的弦杆与腹杆，除了T型钢外，还可以采用角钢或双角钢组合截面，在轻型结构中可以采用冷弯薄壁型钢截面。以上这些截面中，截面紧凑(如圆钢与组成板件宽厚比较小截面)或对两主轴刚度相差悬殊者(单槽钢、工字钢)，一般只用于轴心受拉构件。而受压构件一般采用较为开展、组成板件宽而薄的截面。

　　格构式构件容易使压杆实现两主轴方向的等稳定性，刚度大，抗扭性能好，用料也比较省。其截面可以由两个或多个型钢肢件组成，肢件间采用缀条或缀板连成整体，缀板和缀条都称为缀材。

　　在进行轴心受力构件的设计时，需要同时满足第一极限状态与第二极限状态的要求。对于承载能力的极限状态，受拉构件都是以强度控制，而受压构件需要同时满足强度与稳定性的要求。对于正常使用的极限状态，是通过保证构件的刚度来限制其长细比来达到的。因此，按其受力性质的不同，轴心受拉构件的设计需要分别进行强度与刚度的验算，而轴心受压构件的设计需要分别进行强度、刚度与稳定性的验算。
