如何设计钢结构的基础平面图?
2019-07-12 09:25 陕西钢结构 华邦钢结构

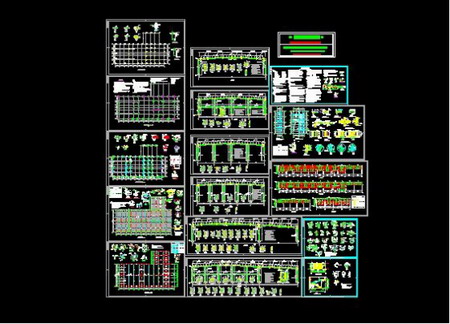

钢结构设计的一个重要步骤就是基础平面图的设计与制作，平面图的设计与制作关系到后期施工的规范和建筑结构的效果，钢结构设计的基础平面图包括以下内容：
1、绘出走位轴线、基础构件的尺寸、位置、底标高、构件编号。当基础底标高不同时，需要绘出放坡示意图;必要时还需要绘出表示施工后浇带的位置及宽度。
2、标明钢结构的砌体结构墙与墙垛、柱的位置与尺寸、编号。
3、标明地沟、地坑和已定设备基础的平面位量、尺寸、标高，预留孔与预埋件的位置、标高。
4、在进行沉降观测时需要注明观测点位置。
5、基础设计说明应包括基础持力层与基础进入持力层的深度、地基的承载力特征值、持力层验槽要求、基底与基槽回填土的处理措施和要求，以及对施工的有关要求等。
6、采用桩基时，需要给出桩位平面位置、定位尺寸与桩编号;在做试桩时，需要单独绘制试桩定位平面图。
7、当采用人工复合地基时，需要给出复合地基的处理深度与范围，置换桩的平面布置与性能要求、构造详图，注明复合地基的承载力特征值与变形控制值等检测要求和有关参数。当复合地基另由有设计资质的单位设计时，基础设计方需要对经处理的地基提出承载力特征值和变形控制值的要求及相应的检测要求。
