钢结构工程质量控制的排列图法
2019-06-12 09:03 钢结构工程 陕西钢结构
排列图法又叫雷特图法，也叫主次因素分析图法，它是找出影响产品质量主要问题的一种有效方法。

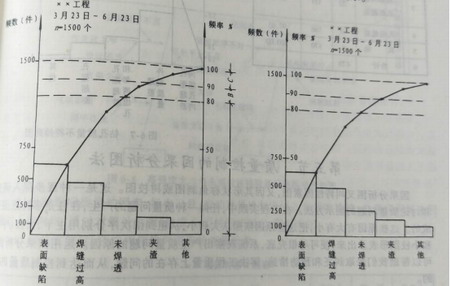

排列图有两个纵坐标，一个横坐标，几个直方形和一条曲线。左侧纵坐标表示频数，即不合格品件数;右侧纵坐标表示频率，即不合格品累计百分数，横坐标表示影响质量的各个因素或项目，按影响质量程序的大小，从左到右依次排列。每个直方形的高度表示该因素影响的大小，曲线称为巴雷特曲线。在排列图上，通常把曲线的累计百分数分为三类：A类因素对应于频率0%—80%，是影响产品质量的主要因素;B类因素对应于频率80%—90%，为次要因素;与频率90%—100%相对应的为C类因素，属一般影响因素。运用排列图，便于找出主次矛盾，使错综复杂的问题一目了然，有利于原因分析，采取适当的纠正和预防措施。
作排列图的注意事项：
1、一般来说，主要原因是一二个，最多不超过三个，否则就失去找主要矛盾的意义，要考虑重新进行原因的分类。
2、左侧纵坐标可以用“件数”、“测量点数”等来表示，原则是以更好地找到“主要原因”为准。
3、纵坐标有时为了方便，可以把两个纵坐标都画在左边。
4、不太重要的项目很多时，横轴会变得很长，通常把这些列入“其他”栏内，因此“其他”栏总在最末。
5、确定了主要因素，采取了相应的措施后，为了检查“措施效果”，还要重新画出排列图。
