钢结构布置图可采用哪些表示法及要求
2019-01-11 16:16 陕西钢结构 华邦建设

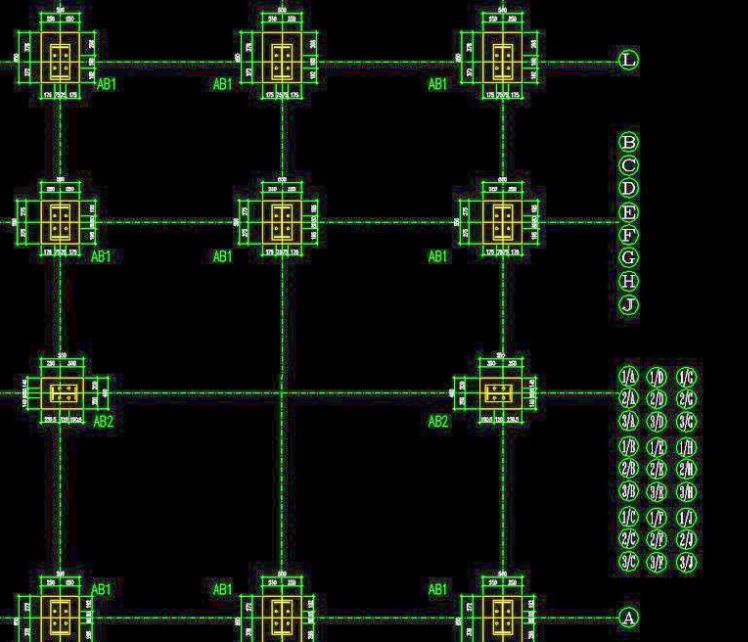

钢结构布置图可采用单线表示法、复线表示法及单线加短构件表示法，并且要符合以下要求：
1、单线表示时，应使用构件重心线(细点划线)定位，构件采用中实线表示,非对称截面应在图中注明截面摆放方式。
2、单线加短构件表示时，应使用构件重心线(细点划线)定位，构件采用中实线表示,短构件使用细实线表示构件外轮廓，细虚线表示腹板或肢板,短构件长度一般为构件实际长度的1/3～1/2。
3、复线表示时，应使用构件重心线(细点划线)定位，构件使用细实线表示构件外轮廓，细虚线表示腹板或肢板。
4、非对称截面可采用外轮廓线定位。
