关于钢结构平台实腹柱的设计步骤

2024-11-14 09:55 陕西钢结构 华邦建设

　　一、确定荷载

　　应明确实腹柱所承受的荷载类型和大小。这包括永久荷载、活荷载以及地震作用等。

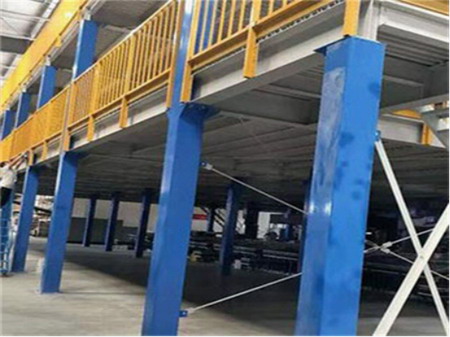

（实腹柱的设计步骤）

　　二、选择截面形式

　　根据荷载的大小和性质，选择合适的截面形式。常用的实腹柱截面形式有H型钢、工字钢、槽钢等。选择时应考虑截面的惯性矩、截面模量、回转半径等因素，以确保截面具有足够的强度和刚度。

　　三、计算长度系数

　　对于不同约束情况的实腹柱，其计算长度系数μ值也不同。应根据实腹柱的实际约束情况来确定μ值，以便后续进行稳定性和强度计算。

　　四、验算稳定性

　　在选择了截面形式并确定了计算长度系数后，应对实腹柱进行稳定性验算。这包括弯矩作用平面内的稳定性和弯矩作用平面外的稳定性。验算时应确保实腹柱的长细比满足规范要求，以避免失稳破坏。

　　五、验算强度

　　除了稳定性验算外，还应对实腹柱进行强度验算。这包括抗弯强度、抗剪强度等。验算时应确保实腹柱在各种荷载作用下的应力不超过材料的许用应力。

　　六、构造措施

　　为了提高实腹柱的整体性和稳定性，可以采取一些构造措施。例如，在实腹柱之间设置系杆或支撑体系，以增加结构的空间刚度;在节点处采用高强度螺栓或焊接连接方式，以提高连接的可靠性和耐久性。

　　七、绘制施工图

　　应根据设计结果绘制实腹柱的施工图。施工图应详细标注实腹柱的尺寸、材料、连接方式等信息，以便施工人员按照图纸进行施工。

　　以上步骤仅为一般性指导，实际设计过程中可能需要根据具体情况进行调整和优化。此外，在进行钢结构平台实腹柱的设计时，还应考虑当地的气候条件、地质条件、施工工艺等因素，以确保设计的合理性和可行性。
