短肢剪力墙的设计要求

2024-11-06 09:16 陕西钢结构 华邦建设

　　一、结构设计原则

　　短肢剪力墙应具有足够的承载力和刚度，以承受楼层的竖向荷载和水平力。在地震作用下，能够有效地耗散地震能量，保证结构的安全性。其布置要均匀、对称，避免刚度中心与质量中心相差过大，防止产生过大的扭转效应。

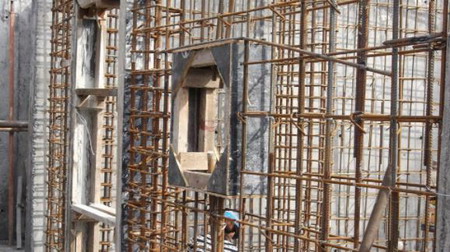

（短肢剪力墙的设计要求）

　　二、截面尺寸与形状

　　墙厚应根据结构计算分析、建筑功能及施工等因素综合确定。一字形短肢剪力墙的厚度不应小于200毫米，底部加强部位的墙厚不小于240毫米;三肢呈丁字形的剪力墙厚度不小于250毫米;多肢呈八字形的剪力墙厚度不小于300毫米。肢长一般不大于4米，以避免剪力墙的剪切变形过大和延性降低。肢长与厚度之比不应过小，以保证剪力墙具有一定的抗弯能力。

　　三、配筋构造

　　短肢剪力墙应采用高强钢筋，以提高其承载能力和抗震性能。水平和竖向分布钢筋的配筋率要满足规范要求，保证剪力墙在受力时具有良好的稳定性和延性。约束边缘构件的设置要合理，根据剪力墙的类型、抗震等级和房屋高度等因素确定。约束边缘构件可以采用暗柱、端柱、翼墙和转角墙等形式，以提高短肢剪力墙的边界约束能力和抗震性能。

　　四、混凝土强度等级

　　短肢剪力墙的混凝土强度等级不应低于 C25。高强度的混凝土可以提高剪力墙的承载能力和刚度，同时也有利于提高结构的耐久性。

　　五、轴压比限制

　　短肢剪力墙的轴压比要满足规范要求。一般情况下，一字形短肢剪力墙的轴压比限值为0.55，以防止剪力墙在轴向压力下发生失稳破坏。对于无翼墙和端柱的一字形短肢剪力墙，其轴压比限值要适当降低，以提高结构的安全性。

　　六、边缘构件设计

　　短肢剪力墙的边缘构件是其重要的受力部位，需要重点设计。边缘构件的纵筋和箍筋要满足构造要求，保证其具有足够的抗弯和抗剪能力。纵筋的直径和数量要根据剪力墙的受力情况和抗震等级确定，箍筋要采用封闭式构造，间距要符合规范要求。

　　七、连梁设计

　　短肢剪力墙的连梁要具有足够的承载力和刚度，以传递楼层之间的水平力和竖向荷载。连梁的截面尺寸和配筋要根据计算分析确定，同时要满足规范的构造要求。跨高比较大的连梁可设置对角暗撑，以提高其抗剪能力和延性。对角暗撑的截面面积和配筋要根据连梁的受力情况和抗震等级确定。
