钢桁架的常用腹杆体系形式

2023-12-06 10:45 陕西钢结构 华邦建设

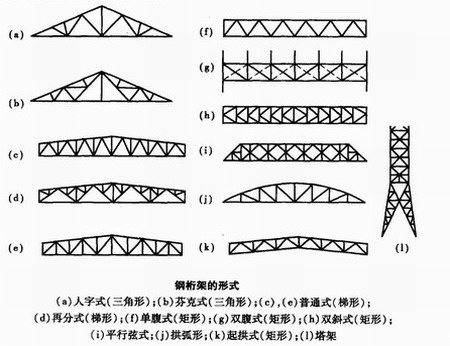

　　一、人字式腹杆体系

　　人字式腹杆体系的腹杆数和节点数最少，应用较广。为了减小节间荷载对弦杆的作用或受压弦杆的节间尺寸，通常可增加部分竖杆，这些附加竖杆的受力和截面均较小。

　　二、单斜式腹杆体系

　　单斜式腹杆体系用于上、下弦杆都要求有较小节间尺寸的情况，一般用于跨度较大的钢桁架。其腹杆数增多且斜腹杆和竖腹杆都受到较大的内力作用，但斜腹杆的方向如图示布置时，一般可使较长的斜腹杆受拉和较短的竖腹杆受压。

　　三、再分式腹杆体系

　　有时为了减小弦杆和腹杆的长度，可对腹杆体系增加再分腹杆而形成再分式腹杆体系。再分式体系可以对上弦杆部分或对下弦杆部分再分。在钢屋架中总是对上弦杆部分再分，因为上弦杆承受屋面荷载并受压，常要求有较密的节点，而不受荷载和受拉的下弦杆常可保持较稀的节点。再分式体系腹杆和节点数增多，但各组再分式腹杆只在其局部范围的荷载作用下受较小的内力，其截面规格常很小，故当桁架跨度和高度较大导致主要腹杆较长和截面较粗时，用再分式体系常比加密主要腹杆更节省钢材。

　　四、交叉式腹杆体系

　　在支撑桁架和塔架中，常采用交叉式腹杆体系，这样能较好地承受变向荷载。这类桁架中常常是交叉斜杆较长而内力较小，则交叉斜杆常按拉杆设计(称为柔性杆)，其长细比≤拉杆的容许长细比即可，当其受压时则认为该杆失稳而不参与受力，因而成为该图中实线所示的单斜式腹杆体系的桁架。当荷载较大时，则交叉斜杆设计成既能受拉又能受压，这时在横向荷载作用下交叉斜杆是一根受拉另一根受压，通常假定为各受一半剪力。

　　五、K式和菱形腹杆体系

　　K式和菱形腹杆体系同时减小上、下弦杆和腹杆的长度，且每个节间有两根腹杆共同承受桁架剪力，适用于跨度和高度较大并且荷载较重的钢桁架。
