柱与柱的拼接连接

2023-03-15 09:12 陕西钢结构 华邦建设

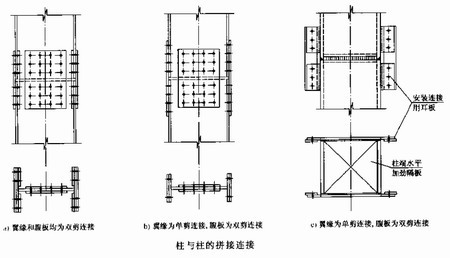

　　柱与柱的拼接连接节点，理想位置需要设在内力较小处，但为方便施工，一般设在距楼板顶面1.1米至1.3米处。对型钢和H形截面柱，其翼缘一般采用完全焊透的坡口对接焊缝连接，腹板采用高强度螺栓连接，或者翼缘、腹板都采用高强螺栓连接。对箱形截面或管形截面采用完全焊透的坡口对接焊缝连接。

　　柱的拼接连接，当采用高强度螺栓连接时，翼缘和腹板的拼接连接板应尽可能成对对称设置，在有弯矩作用的拼接节点处，连接板的截面面积和抵抗矩都需要大于母材的截面面积和抵抗矩。为保证安装质量和施工安全，在柱的拼接处需要适当设置耳板作为临时固定，耳板需要按施工工况来设计。

　　柱需要改变截面时，应尽可能保持截面高度不变，而采用改变截面板件厚度或翼缘宽度的方法。变截面的坡度一般可在1：4至1：6的范围内采用。

　　柱拼接连接的计算方法一般有等强度设计法和实用设计法。等强度设计法是按被连接的柱翼缘和腹板净截面面积的等强度条件来进行拼接连接的设计，它多用于抗震设计或按弹塑性设计结构中柱的拼接连接，以确保结构的连续性、强度和刚度。而且当柱的拼接连接采用焊接时，一般采用完全焊透的坡口对接焊缝，并采用引弧板施焊，此时可以认为焊缝与被连接的柱翼缘或腹板是等强度的，不需要进行焊缝的强度验算。

　　实用设计法是以连接处柱翼缘和腹板各自的截面面积分担作用在拼接连接处的轴心压力，柱翼缘同时承受轴向压力Nf和绕强轴的全部弯矩M，而腹板同时承受轴向压力Nw和全部剪力V来进行拼接连接设计的。
