渗透探伤的注意事项

2023-02-16 09:17 陕西钢结构 华邦建设

　　渗透探伤是利用液体的毛细管现象，让渗透液渗透到缺陷之内检测缺陷的方法。渗透探伤可检测磁粉探伤不能检测的非铁磁性材料的优点，但其缺点是只能检测出表面开口的缺陷。

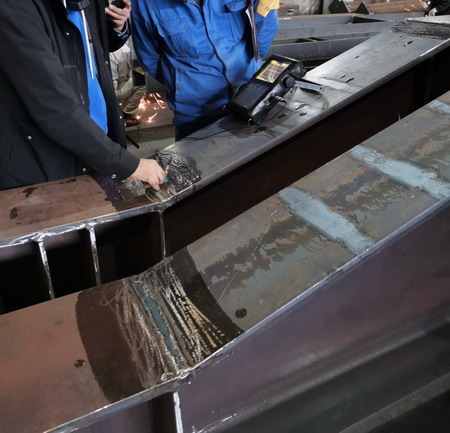

　　渗透探伤方法按渗透液的色调、清洗方法及显像方法的不同，可分为六种，钢结构焊缝检测一般采用溶剂去除型着色探伤法，该方法的操作步骤分为预处理(表面清理和清洗)、渗透、去除(清洗表面多余的渗透液)、显像及观察、判定具体实施时，必须注意以下几点。

　　1、预处理，除去探伤表面所粘附的油污、涂料、锈及缺陷内部的异物。但是，必须注意如若使用砂轮打磨及喷砂处理，反倒将缺陷的开口部堵死了。

　　2、渗透时间视渗透液之种类、缺陷种类及大小、环境温度而产生变化。通常，希望在气温为15℃至40℃这一温度范围内进行，此时需要5min至20min。当在40℃以上的高温状态下进行探伤时，所用液体有可能变质。当低于15℃时，特别是在低温条件下渗透能力差，所以，就必须延长渗透时间(常温的1.2至2倍左右)，或者通过试验确认特性后，再作探伤。

　　3、渗透液的清除处理原则上用干布擦。布上可蘸少许清洗剂，但严禁将清洗剂喷洒在工件上或在布上蘸大量清洗剂反复擦拭。

　　4、探伤剂为可燃性的，故必须特别注意，以防火灾。

　　5、施加显像剂需要薄而均匀，不能反复喷涂。

　　陕西钢结构热线：029-86252006

　　华邦建设网址：www.hb2003.com

　　联系地址：陕西省西安市北关正街35号方兴大厦8楼
