抗震设计与非抗震设计

2023-02-02 09:16 陕西钢结构 华邦建设

　　通常情况下，柱拼接节点处的内力有轴心压力N、弯矩M和剪力V。按非抗震设计时，如果弯矩比较小，在拼接连接处不产生拉力，且被连接的柱端面经过加工且紧密结合时，可通过上下柱接触面直接传递25%的轴力和弯矩，即此时的柱拼接节点可按75%的轴力和弯矩及全部剪力设计。抗震设计时柱的拼接接头应位于框架节点塑性区以外，并按与柱截面等强度原则设计。

　　按非抗震设计时的焊缝连接，可以采用单边V形坡口或J形坡口的部分熔透焊缝，其焊接深度不小于板厚的一半，单边V形坡口的焊缝有效厚度te等于实际焊喉t减去3毫米，因为焊缝可能达不到连接的根部;J形坡口的焊缝有效厚度等于实际焊喉的厚度。

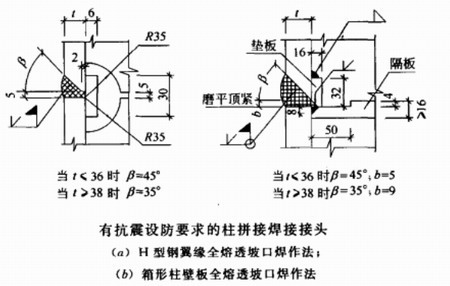

　　有抗震设防要求的焊缝连接，需要采用全熔透坡口焊，其中H型钢柱和十字形柱的翼缘焊接作法如上图(a)所示，箱形柱壁板全熔透坡口焊作法如上图(b)所示。上图(a)中，上柱翼缘开单边J型坡口，焊缝背衬垫板，为放置垫板，腹板需开孤口，一般弧口半径为35毫米。箱形柱壁板全熔透坡口焊时，下柱与柱口齐平处设置盖板，厚度一般不小于16毫米，用单边V形坡口与柱壁板焊接，其边缘与柱口截面一齐刨去4毫米，以便与上柱的焊接垫板有良好的接触面。下柱盖板与柱壁板焊接时需要保证一定的焊接深度，使柱口铣平后，不致将焊根露出。箱形柱工地焊接接头的上柱也需要设置上柱横隔板，以防止运输、堆放和焊接时截面变形，其厚度不能小于10毫米。
