组合梁的构造要求

2023-01-16 09:12 陕西钢结构 华邦建设

　　组合梁截面高度h一般不能超过钢梁截面高度h的2.5倍，混凝土板托高度hc2不能超过翼板厚度hc1的1.5倍，板托顶面宽度不能小于钢梁上翼缘宽度与1.5hc2之和。钢梁顶面不能刷涂油漆，并在浇筑混凝土前除锈清灰。

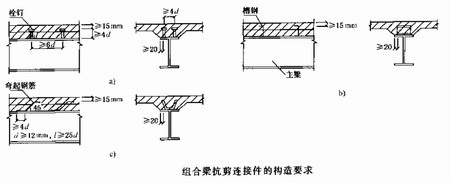

　　栓钉连接件钉头下表面或槽钢连接件上翼缘下表面宜高出翼板底部钢筋顶面30毫米;连接件的最大间距不能大于混凝土翼板厚度的4倍，且不能大于400毫米。

　　栓钉连接件长度不能小于4d(d为钉直径)。布置时沿梁跨度方向间距不能小于6d，垂直于梁跨度方向间距不能小于4d。槽钢连接件的翼缘肢尖方向需要与混凝土翼板对钢梁的水平剪应力方向一致，其与钢梁上翼缘之间采用角焊缝焊接。弯起钢筋应采用直径d不小于12毫米的一级钢筋成对布设，双侧角焊缝焊接于钢梁上翼缘，单侧焊缝长度不能小于4d，弯起角度一般为45°，弯折方向需要与混凝土翼板对钢梁的水平剪应力方向一致、在梁跨中纵向水平剪力方向变化的区段，必须在两个方向均有弯起钢筋。每个弯起钢筋从弯起点算起的总长度不能小于25d，其中水平段长度不能小于10d。
