格构式檩条的截面形式

2022-11-29 09:35 陕西钢结构 华邦建设

　　当屋面荷载较大或檩条跨度超过9米时，应选用格构式檩条。目前常用的格构式檩条的截面形式包括下撑式、平面桁架式和空腹式。

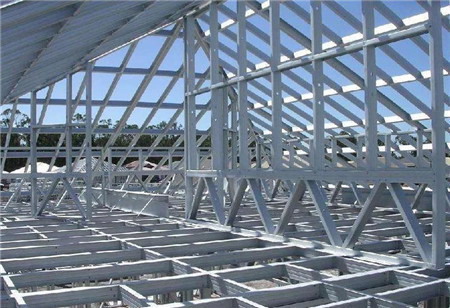

　　一、平面桁架式

　　桁架式檩条分为平面桁架式和空间桁架式檩条。平面桁架檩条又可分为两类：一类由角钢和圆钢制作，其中上弦杆采用倒置的等边角钢，其余杆件采用圆钢制作;另一类由冷弯薄壁型钢制作。刚架主要部分上弦杆和受压端腹杆多采用薄壁方管或槽钢，下弦杆和其他腹杆用圆钢或槽钢制作。平面桁架式檩条的优点是平面内刚度大、用钢量省。而空间桁架式檩条横截面呈等边三角形，由三个平面桁架组成的完整空间桁架体系，其结构合理，受力明确，整体刚度大，不需要设置拉条，安装方便。

　　二、下撑式

　　下撑式檩条的下弦杆和撑杆都为冷弯薄壁型钢，下弦常采用圆钢。这种檩条杆件数量少、构造简单、制作方便、用钢量小。

　　三、空腹式

　　空腹式檩条系由薄壁角钢通过缀板焊接而成，其优点是构造简单、取材容易，与实腹式檩条相比用钢量小，但因缀板间距较密，焊接和拼装制作费工，且焊接后变形较大。

　　檩条一般设计成单跨简支构件，实腹式构件也可设计成连续构件。
