解析拉条设计的技术规范

2022-11-18 13:31 陕西钢结构 华邦建设

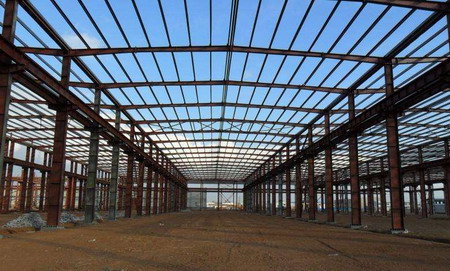

　　1、实腹式檩条跨度不能大于12米，当檩条跨度大于4米时，要在檩条间跨中位置设置拉条或撑杆;当檩条跨度大于6米时，要在檩条跨度三分点处各设一道拉条或撑杆;当檩条跨度大于9米时，要在檩条跨度四分点处各设一道拉条或撑杆。斜拉条和刚性撑杆组成的桁架结构体系应分别设在檐口和屋脊处，当构造能保证屋脊处拉条互相拉结平衡，在屋脊处可不设斜拉条和刚性撑解析拉条设计的技术规范杆。当单坡长度大于50米，要在中间增加一道双向斜拉条和刚性撑杆组成的桁架结构体系。

　　2、撑杆长细比不应大于220;当采用圆钢做拉条时，圆钢直径不能小于10毫米。圆钢拉条可设在距檩条翼缘1/3腹板高度的范围内。

　　3、檩间支撑的形式可以采用刚性支撑系统或柔性支撑系统。应根据檩条的整体稳定性设置一层檩间支撑或上、下二层檩间支撑。

　　4、屋面对檩条产生倾覆力矩，可以采取变化檩条翼缘的朝向使之相互平衡，当不能平衡倾覆力矩时，应通过檩间支撑传递至屋面梁，檩间支撑由拉条和斜拉条共同组成。应根据屋面荷载、坡度计算檩条的倾覆力大小和方向，验算檩间支撑体系的承载力　。
