实腹式檩条的截面形式

2022-08-12 10:37 陕西钢结构 华邦建设

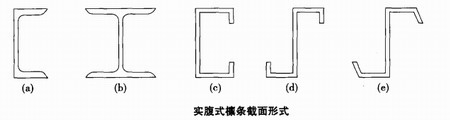

　　实腹式檩条的截面形式多样。当檩条跨度(柱距)不超过9米时，应优先选用实腹式檩条。

　　1、普通热轧槽钢或轻型热轧槽钢截面，因板件较厚，强度不能充分发挥，用钢量较大，使用较少。

　　2、高频焊接H型钢截面，腹板薄，抗弯性能好，两主轴方向惯性矩比较接近，适用于檩条跨度较大的场合。

　　3、冷弯薄壁型钢截面，这种檩条主要用于跨度不大、屋面荷载较轻的情况。它构造简单，制作、安装方便，耗钢量较格构式檩条大，但比普通热轧型钢檩条小。其中，卷边Z型钢檩条分为直卷边Z型和斜卷边Z型，适用于屋面坡度≥1/3的情况，这时屋面荷载作用线接近于其截面的弯心(扭心)，并可通过叠合形成连续构件。它的主平面x轴的刚度大，挠度小，用钢量省，制造和安装方便，在现场可叠层堆放，占地少，是目前较合理和普遍采用的一种檩条形式。卷边C形槽钢檩条适用于屋面坡度内1/3的情况，其截面在使用中互换性大，用钢量省。
