冷弯薄壁型钢构件的特点

2022-07-04 10:00 陕西钢结构 华邦建设

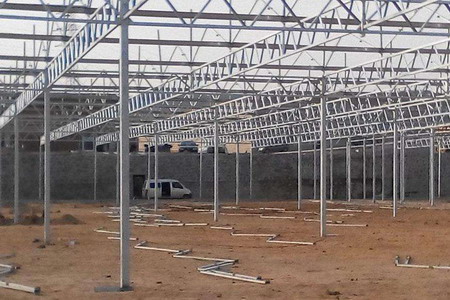

　　冷弯薄壁型钢由带钢或钢板辊轧、模压冷弯或冷拔成型，承重构件的壁厚一般在2毫米至6毫米之间。由于冷弯薄壁型钢构件的壁薄和截面开展，与普通型材相比，材料(或截面积)相同时截面惯性矩和回转半径更大。因此，用作承受压力和弯矩为主的构件时，可以获得很好的经济效果。

　　冷弯薄壁型钢采用的钢材目前只限于Q235钢和Q345钢，由于原材料常为带钢，质量比普通钢材差一些，经统计分析，其抗力分项系数比普通钢结构的抗力分项系数高，因此，冷弯薄壁型钢的钢材强度设计值比普通钢结构的低。同理，其他的强度设计指标，如钢材抗剪、端面承压以及焊缝和螺栓的强度设计值都低于普通钢结构中的相应规定值。但是，冷弯薄壁型钢构件在冷加工成型过程中，由于冷作硬化的影响，屈服强度将较母材有较大的提高，这种影响称之为冷弯效应。钢板冷弯时，棱角部分产生了剧烈的塑性变形，不仅弯曲塑性变形方向出现强化现象，而且还在垂直于冷弯方向也提高了材料的强度。计算表明：截面的棱角部分强度可提高50%，截面的平板部分由于冷弯过程中也经受辗压，强度提高约10%;按全截面计算，强度平均提高15%左右。因此，当计算截面面积全部有效的受拉、受压或受弯构件的强度时，可考虑冷弯效应的影响按GB50018规定提高钢材的强度设计值。

　　冷弯薄壁型钢的防腐蚀问题是一个重要问题。但经过几十年的应用以及国内有关单位长达十年以上的不同地区与不同环境的挂片试验，说明这种结构用于无严重腐蚀性环境时，结构的耐久性是可靠的。目前，冷弯薄壁型钢构件的防腐蚀问题基本得到解决，应用时可以根据具体使用情况采用金属保护层(表面合金化镀锌、镀铝锌)、防腐涂料等防腐措施。

　　陕西钢结构热线：029-86252006

　　华邦建设网址：www.hb2003.com

　　联系地址：陕西省西安市北关正街35号方兴大厦8楼
