关于钢构件加工的要求

2022-02-10 09:11 陕西钢结构 钢结构公司

　　1、放样、号料时应根据工艺要求预留焊缝收缩余量及切割、加工等加工余量。

　　2、号料时应在零件、部件上标注原材料厂家的炉批号、工程项目的验收批号、构件号、零件号、零件数量以及加工方法符号等。

　　3、厚度不大于6毫米的薄板可以采用等离子切割，厚度不大于12毫米的钢板可以采用剪板机剪切，更厚的钢板可以采用气割。不大于L90X10的型钢可以剪切，更大的型钢可以锯切，也可以采用气割。切割允许偏差为±2毫米。

（陕西钢结构）

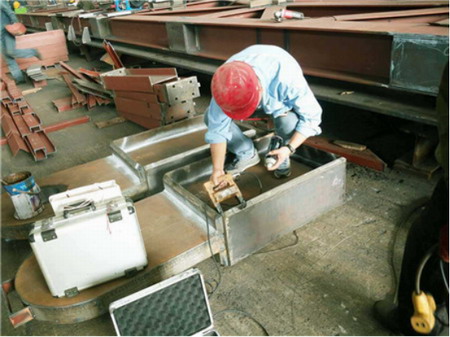

　　4、应优先采用数控切割，按设计和工艺要求的尺寸、焊接收缩、加工余量及割缝宽度等尺寸，编制切割程序。

　　5、普通碳素钢在环境温度低于-16℃、低合金高强度结构钢在环境温度低于-12℃时，不能进行剪切。

　　6、冷矫正可以直接在设备上进行，碳素结构钢在环境温度低于-16℃、低合金高强度结构钢在环境温度低于-12℃时，不能进行冷矫正和冷弯曲。当无条件冷矫正时，应首先确定加热位置和加热顺序，宜先矫正刚性大的方向和变形大的部位。

　　7、热加工成型时，加热温度应控制在900℃-1000℃，碳素结构钢和低合金高强度结构钢在温度分别下降到700℃和800℃之前，应结束加工;低合金高强度结构钢的加热矫正或成型均应自然冷却。

　　8、过焊孔可以用“锁口机”加工，当无此设备时，可以采用划线切割，其切割面的平面度、割纹深度及局部缺口深度均应符合现行国家标准《钢结构工程施工质量验收规范》GB50205的规定。

　　9、对数量较多的相同孔组可以采用钻模，以保证制孔过程中的质量要求。

　　10、组装用的平台和胎架应符合构件组装的精度要求，并具有足够的强度和刚度，经检查验收后才能使用。

　　11、焊接工字型截面构件时，翼缘和腹板必须校正平直，并用活动胎具卡紧，严格按顺序施焊，减小焊接变形。

　　12、冷弯薄壁型钢构件在运输、堆放和吊装等过程中造成的变形和镀层受损，应进行矫正和修补。

　　13、冷弯薄壁型钢的切割面和剪切面应无裂纹、锯齿和大于5毫米的非设计缺角。

　　14、冷弯薄壁型钢自动切割允许偏差为±2毫米，手动切割允许偏差为±3毫米。

　　15、冷弯薄壁型钢构件预冲的安装孔尺寸公差为±3毫米，两预冲的安装孔孔距公差为±3毫米，两孔中心间距不能小于80毫米，孔中心偏移公差为±1.5毫米。

　　免责声明：本文来源于网络，由网友提供或网络搜集，仅供个人研究、交流学习使用，不涉及商业盈利目的。如有版权问题，请联系本站管理员予以更改或删除。华邦建设会定期发布西安钢结构等相关资料文章，包括钢结构厂房、钢结构住宅、高层钢结构、钢结构场馆、钢结构建筑、钢结构工程等领域，敬请关注!

　　更多相关钢结构公司资讯，请点击： www.hb2003.com
