浅谈屋盖支撑的布置

2022-02-07 10:51 陕西钢结构 钢结构公司

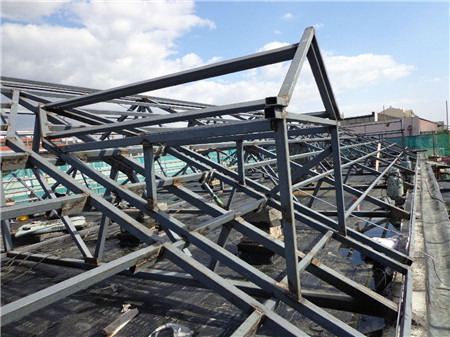

　　屋盖支撑根据布置的位置可分为五种：上弦横向水平支撑、下弦横向水平支撑、下弦纵向水平支撑、垂直支撑和系杆。

（陕西钢结构）

　　一、上弦横向水平支撑

　　在有檩屋盖体系或无檩屋盖体系中，一般都应设置屋架上弦横向水平支撑，当有天窗架时，天窗架也应设置横向水平支撑。

　　上弦横向水平支撑布置在房屋两端或在温度缝区段的两端的第一柱间或第二柱间。横向支撑的间距不宜超过60米，因而当房屋长度超过60米时，在房屋长度中间还应设置一道或几道支撑。

　　二、下弦横向水平支撑

　　屋架跨度≥18米时;屋架跨度小于18米，但屋架下弦设有悬挂吊车时;厂房内设有吨位较大的桥式吊车或其他振动设备时;山墙抗风柱支承于屋架下弦时，都应设置下弦横向水平支撑。

　　T弦横向水平支撑应与上弦横向水平支撑在同一柱间内，以便形成稳定的空间体系。

　　三、下弦纵向水平支撑

　　当房屋内设有重级工作制吊车或起重吨位较大的中、轻级工作制吊车时;房屋内设有锻锤等大型振动设备时;屋架下弦设有纵向或横向吊轨时;屋盖设有托架和中间屋架时;房屋较高，跨度较大，空间刚度要求高时，都应设置下弦纵向水平支撑。

　　下弦纵向水平支撑应设在屋架下弦端节间内，与下弦横向水平支撑组成封闭的支撑体系，提高屋盖的整体刚度。

　　四、垂直支撑

　　垂直支撑是使相邻两榀屋架形成空间几何不变体系的有效构件，保证屋架在使用和安装时的侧向稳定。

　　垂直支撑应设置在设有上弦横向支撑的柱间内，在屋架跨度方向还要根据屋架形式及跨度大小在跨中设置一道或几道。对于梯形屋架，当跨度≤30米时，应在屋架跨中和两端的竖杆平面内各布置一道垂直支撑;当跨度≥30米时，在无天窗时，应在屋架跨度1/3处和两端的竖杆平面内各布置一道垂直支撑，有天窗时，垂直支撑应布置在天窗架侧柱的两侧。对于三角形屋架，当跨度≤24米时，应在跨中竖杆平面内设置一道垂直支撑;当跨度≥24米时，应根据具体情况布置两道垂直支撑。

　　垂直支撑除了在有上弦横向水平支撑的柱间设置外，为了保证屋架安装时的稳定，每隔4-5个柱间还应设置一道垂直支撑。

　　五、系杆

　　系杆的作用是充当屋架上下弦的侧向支撑点，保证无横向支撑的其他屋架的侧向稳定。系杆有刚性系杆和柔性系杆。能承受压力的为刚性系杆，只能承受拉力的为柔性系杆。

　　上弦平面内，檩条和大型屋面板均可起刚性系杆作用，因面可在屋架的屋脊和支座节点处设置刚性系杆。下弦平面内，可在屋架下弦的垂直支撑处设置柔性系杆。

　　当房屋处于地震区时，支撑应有所加强，具体应按抗震规范的规定设置。
